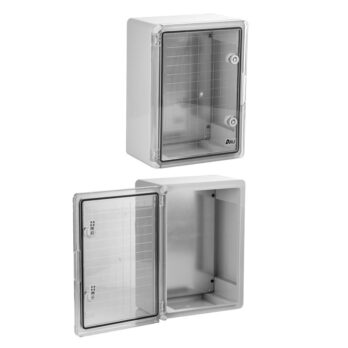

Informacija apie produktą „Plastikinė komutacinė spintelė IP65“
Valdymo spinta su cinkuota tvirtinimo plokšte ir spynomis.
| įrašykite 1 | įrašykite 2 | įrašykite 3 | įrašykite 4 | |

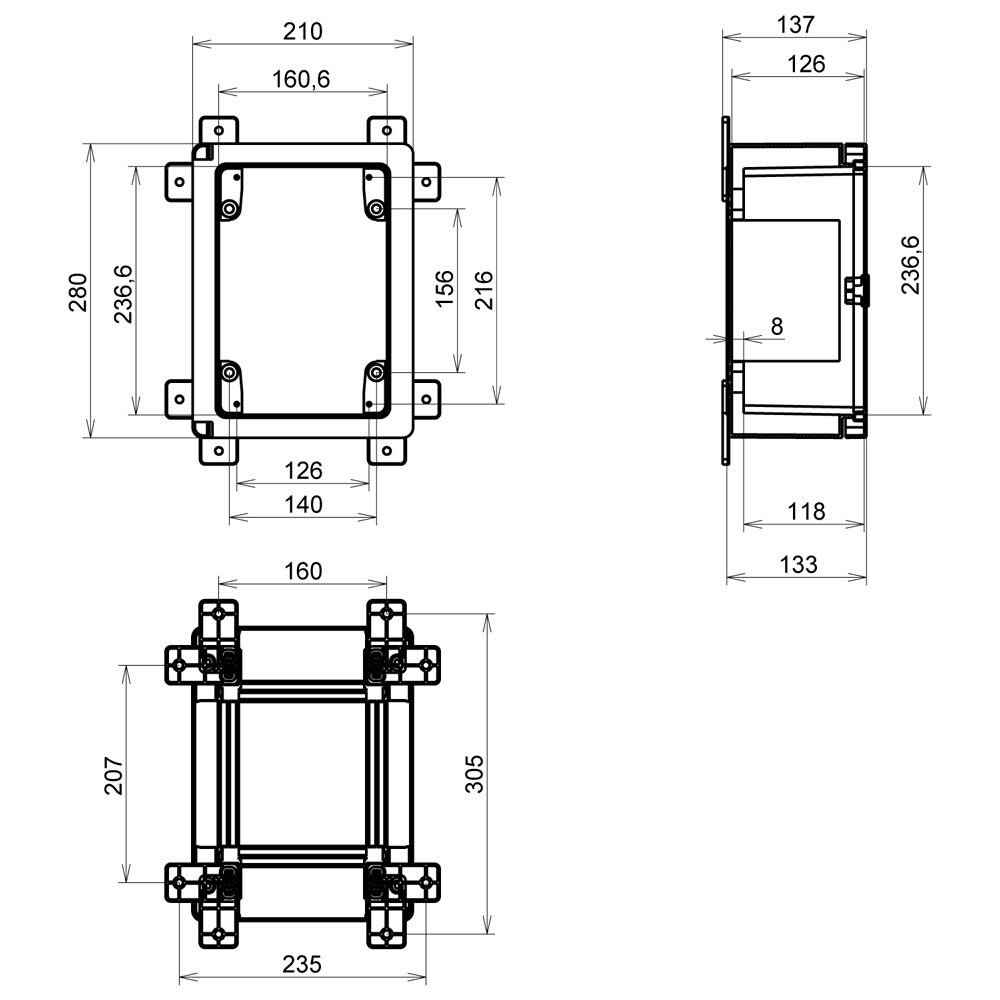

| Išoriniai matmenys: | Mm 210 x 280 x 130 | Mm 250 x 350 x 150 | Mm 300 x 400 x 170 | Mm 400 x 600 x 200 |
| Vidinis matmuo: | Mm 160,6 x 236,6 x 118 | Mm 195 x 300 x 139 | Mm 245 x 352 x 159 | Mm 352,4 x 554,4 x 186,2 |
| Spynų skaičius: | 1 | 2 | 2 | 2 |
| DIN bėgio montavimas (rekomendacija) *: | 6 cm iš viršaus, 7 cm iš apačios |
8 cm iš viršaus, 10 cm iš apačios |
8 cm iš viršaus, 10 cm iš apačios |
3 viršutinių skrybėlių bėgiai |
| Tinka | 1x DIN bėgio maitinimo šaltinis 1x Opensprinkler arba OSPI 1x kompaktiška relė (priklausomai nuo maitinimo bloko dydžio) |
kaip ir 1 tipo, be to 1-4x relės arba didelis maitinimo blokas (Zonos išplėtėjas kaip Divplāksnis įmanoma *) |
kaip 2 tipo, papildomos relės ir Zonos išplėtėjas |
kaip 3 tipas, papildomi komponentai, jungtys, skaitikliai, saugikliai ir kt. |
| Rekomenduojama | Sodo / vejos laistymas Pakelta lova Mažas šiltnamis |
didesnis sodo / vejos drėkinimas (> 8 vožtuvai) Šiltnamis / namai Kelios (pakeltos) lovos Šviesos valdymas Erdvė pratęsimams |
kaip 2, bet vieta kitiems įrenginiams, transformatoriams (varpas / šviesa), maitinimo skirstytuvams ir kt. Daug vietos pratęsimams |
|
| Pastabos: | Dėl mažo maitinimo bloko idealiai tinka DC / DCE | Nėra sandėlyje, bus užsakyta, kai reikės |
Du (trys 4 tipo) DIN bėgiai pristatomi supjaustyti pagal dydį
- Atsparumas: cheminiai veiksniai, šarmai, aliejai, druskos ir kt.
- Durų vyriai su universaliu sandarikliu
– Darbinė temperatūra: -35°C +65°C
- Medžiaga: HB ABS atsparus smūgiams, be halogenų
- Montavimo plokštė: cinkuotas plienas 1 mm
- IP klasė: IP65
- IK laipsnis: IK08
- Spalva: šviesiai pilka, RAL7035 pilka
- Įskaitant Užrakinimo raktas ir tvirtinimo medžiaga
Pastaba:
- Korpuso negalima montuoti saulėje, nes tai gali sukelti deformaciją ir spalvos pasikeitimą.
Tiekimo komplektacija:
- 1x valdymo spinta
- 1x jungiklio spintelės raktas
- 4x sieniniai laikikliai su varžtais
- 2x viršutinės kepurės bėgiai su tvirtinimo medžiaga
– 2x DIN bėgelio laikiklis su varžtais OpenSprinkler 3.0/3.2 arba OSPI
- 4x kabelių korpuso padavimas
– Prijungimo kabelis skirtas OpenSprinkler prie maitinimo bloko AC arba DC
Neįtrauktos:
- Maitinimo adapteris
- Maitinimo laidas
- OpenSprinkler
- Elektromagnetinių vožtuvų kabelis
Būtinos priemonės:
- Gręžtuvas + metalinis gręžtuvas, skirtas didelių grąžtų arba pakopinių grąžtų kabelių angoms
- Skirtingo dydžio atsuktuvai
Ką tuomet reikia padaryti, kad viskas veiktų:
- Viršutinių skrybėlių bėgelių montavimas: išgręžkite 4 skylutes ir užsukite jas
- Kabelio tiekimo (-ų) skylė (-ės)
- Montavimas tinkamoje vietoje: šešėlinė vieta po baldakimu (sieniniai laikikliai yra arba išgręžiami tiesiogiai)
- Laidai su elektra ir laistymo vožtuvų pajungimas
- Tuo OpenSprinkler su Ethernet: prisijungimas prie tinklo, kitu atveju per W-Lan
Parsisiuntimo instrukcijos:
Daugiau informacijos (vadovas, grandinės schema) rasite čia: vadovas ir atsisiuntimai
Pastaba: nuo 02-2021 m. nebebus 200x300x130, o tik 210x280x130 korpusas.
Pastaba: nuo 04-2022 komplektas visada yra įtrauktas.
Tinkamus maitinimo šaltinius rasite čia: DIN bėgių maitinimo šaltiniai
| Svoris | nv |
|---|---|
| Dydis | nv |
| Spintos dydis | 1 tipas: 210 x 280 x 130, 2 tipas: 250 x 350 x 150, 3 tipas: 300 x 400 x 170, 4 tipas: 400 x 600 x 200 |
