OpenSprinkler Pi (OSPi)

Bausatz:

OpenSprinkler Pi (OSPi) ist eine Erweiterungskarte für Raspberry Pi (Zero W/WH; RPi 1 Modell A + / B +; RPi 2; RPi 3; RPi 4). Damit kann RPi direkt auf Sprinklerventile zugreifen und diese steuern.

Dieses Produkt erfordert vorherige Erfahrung mit RPi, da Sie die OSPi-Software selbst installieren müssen. Wenn Sie nach einem Sprinkler-Controller suchen, der sofort einsatzbereit ist, sehen Sie sich bitte den fertig montierten OpenSprinkler 3.0 an.

Überblick:

OSPi ist als Erweiterungsplatine konzipiert, die die GPIO-Pins von RPi zur direkten Steuerung von Sprinklerventilen verwendet, ohne eine zusätzliche Schicht aus Mikrocontroller und Ethernet-Controller. Mit anderen Worten, es ist eine Leiterplatte, die es einem RPi erlaubt, direkt mit Sprinklerventilen zu kommunizieren.

Eigenschaften:

Einzelner Stromversorgungsentwurf – derselbe 24V Wechselstrom-Sprinkler Transformator speist beide Sprinklerventile UND RPi.
Regen- / Durchflusssensor-Anschluss, Zone-Erweiterungskartenanschluss und Überspannungsschutz.
Erweiterbar – ein OSPi unterstützt 8 Zonen; erweiterbar auf 72 mit OpenSprinkler Zone Expansion Boards.
Steuern Sie von überall – verwenden Sie einen modernen Browser oder nutzen Sie unsere kostenlosen Apps für iOS, OSX, Android, Kindle Fire, Windows 8, Chrome und Firefox.
Automatische, wetterabhängige Anpassung der Bewässerungszeit – Verwenden Sie Online-Wetterdaten zur automatischen Anpassung der Bewässerungszeit basierend auf Temperatur, Feuchtigkeit und Niederschlag.
Open-Source und anpassbar.

Paket beinhaltet:

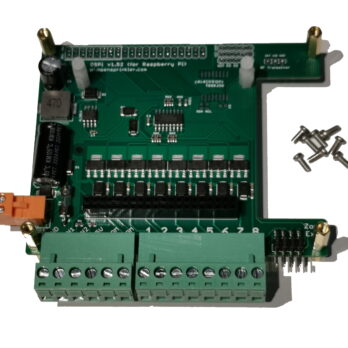

• Eine fertig konfektionierte und getestete OpenSprinkler Pi-Platine.
• Anschluss-Stecker (1x Grün8, 1x Grün6, 1x Orange)
• Abstandshalter und Schraubverbinder inkl Schrauben

Pakete beinhaltet NICHT – das brauchen Sie noch:

• Einen Raspberry PI (Zero W/WH; RPi 1 Modell A + / B +; RPi 2; RPi 3; RPi 4)
• Ein Gehäuse (wenn Sie einen 3D-Drucker haben, siehe github) – oder wählen Sie eines unserer Gehäuse aus!
• 24VAC Stromversorgung. Wenn Sie ein vorhandenes Netzteil Ihres (alten) Bewässerungscomputers haben, können Sie diesen wiederverwenden. Oder wählen Sie “Standardnetzteil” für eine passende Stromversorgung aus.
• Wenn Sie den Raspberry für weitere Funktionen verwenden wollen, z.B. als Mediacenter oder zur Datenerfassung, dann benötigen Sie außerdem einen Bildschirm mit HDMI Anschluss, eine USB-Tastatur und USB-(Funk-)Maus. Siehe auch meine private Seite für weitere Raspi ideen: https://www.schlocke.de/privates/

Optional erhältlich:

• Gehäuse für Wand- oder Hutschienenmontage (Hutschienen-Halterung notwendig)
• Netzteil 24V AC zur Stromversorgung der Magnetventile UND dem Raspberry Pi

Hinweis: Nur für Personen mit Raspberry PI Kenntnissen geeignet! Beispielsweise sind für die Netzwerkintegration detaillierte Kenntnisse notwendig.

Hingegen ist bei unserem Produkt OpenSprinkler 3.0 AC bzw DC die W-LAN bzw. Ethernet Integration sehr einfach gelöst.

Bedenken Sie, Raspberry PI hat ein Linux-Betriebssystem und benötigt Grundkenntnisse für die Installation und Wartung.

Auch sind diverse Komponenten des Raspberry PI nicht für winterliche Temperaturen ausgelegt, somit sollten Sie diesen im Winter abbauen.

Netzteil: Standardnetzteil ist ein 24VAC 1,5A Netzteil 36VA

Max=3A (Onboard Sicherung)

Weitere passende Netzteile finden Sie hier: Steckernetzteile und Hutschienennetzteile

Schließen Sie NIEMALS MEHR ALS EIN Magnetventil an EINEN OpenSprinkler Ausgang an! OpenSprinkler kann mehrere Ausgänge gleichzeitig schalten, dadurch ist es nicht notwendig mehrere Ventile zusammenzufassen. Ausnahme: Sie verwenden zum Schalten ein Relais.

Systemvoraussetzungen

Weitere infos (Handbuch, Stromlaufplan) hier: Handbuch und Downloads

Hinweis: Diese Version beinhaltet kein Acrylgehäuse mehr, da es unmöglich war, diese Teile bezahlbar zu erhalten und zuschneiden zu lassen.
Ab November 2022 werden wir ein eigenes Gehäuse anbieten können

Hinweis 2: Ohne ein Gehäuse lässt sich der OSPi nicht in unser IP65 Gehäuse auf einer Hutschiene befestigen!

Unsere 3D-gedruckten Gehäuse gibt es in vielen coolen Farben. Nimm nicht weiß, nimm deine Farbe!

Lieferbar ab Oktober 2022
