Beispielkonfiguration USR-W610 und Truebner SMT100 RS485 Modbus

  • Der USR-W610 hat den Vorteil, dass er auch gleich den passenden Stromanschluss für die Sensoren mitbringt.
  • Es können bis zu 32 Sensoren an einem Modbus-Anschluss eines USR-W610 angeschlossen werden (bei maximaler Ausbaustufe eventuell stärkeres Netzteil notwendig)
  • Derzeit wird nur der Truebner SMT100, der Truebner Aquaflex und der Truebner T100 in den Ausführungen RS485 Modbus unterstützt. Es können sowohl Bodenfeuchte als auch Bodentemperatur ausgelesen werden. Um mehrere Sensoren zu verbinden, empfehlen wir den Truebner TrueCon100.
  • Wird nur ein Sensor verwendet, kann die Broadcast Adresse 253 verwendet werden, ansonsten muss jedem SMT100 eine eigene Adresse zugewiesen werden. Dazu gibt es in der OpenSprinkler App die Möglichkeit, beim Ändern/Hinzufügen eines Sensors dies zu ändern (Set SMT100 Modbus Address)

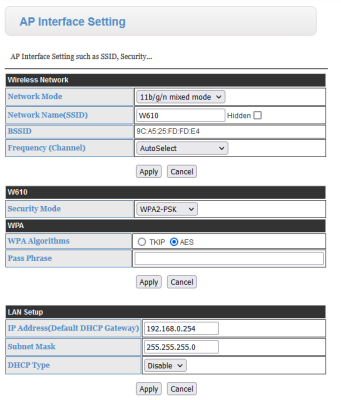

  • Da der USR-W610 WiFi und Ethernet unterstützt, müssen Sie sich entscheiden, welche Anschlussart Sie brauchen.
  • STA-Mode: Endgerätemodus, Verbindung über Ethernet ODER Wifi möglich
    AP-Mode: Access Point Modus: Wifi wird über das Ethernet weitergeleitet (für diese Anwendung nicht empfehlenswert)
  • UART Data Transfer Mode: Modbus RTU
  • Network Setting: Mode: Server, Protocol: TCP, IP: Freie IP im selben Netzwerk des OpenSprinklers
  • Übrigens: Unsere OpenSprinkler Hutschienenhalter passen auch beim USR-W610!
  • Hinweis: Den SMT100 gibt es in verschiedenen Ausführungen, die RS485 Versionen mit z.B. T-Bus oder Ascii können mit einem Hilfsprogramm von Trueber auf Modbus umgeschaltet werden. Die analogen Versionen jedoch nicht.

Konfiguration im Detail:

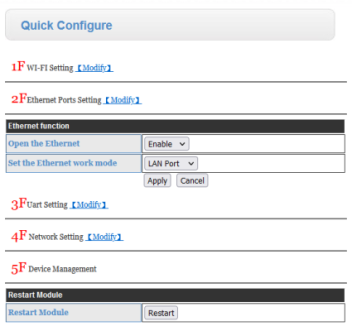

Wählen Sie hier, ob Sie LAN (Ethernet) oder WAN (WiFi) verwenden woll

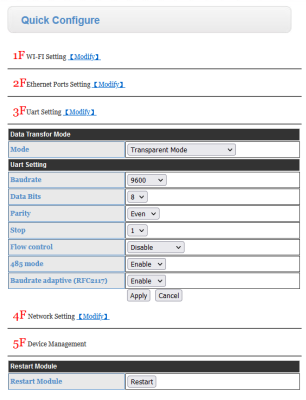

Achtung: Hier bei Mode “Modus RTU” wählen!

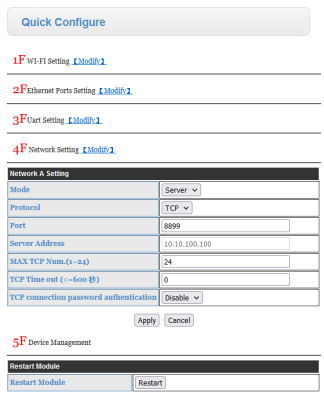

Port kann frei gewählt werden.
