Aktivujte konfiguraci analogového senzoru

1. Aktivujte uživatelské rozhraní

Předpokladem je toto Firmware verze 2.3.0(x) (nebo novější) s rozšířením Analog Sensor API.
Aby váš OpenSprinkler mohl používat konfiguraci analogového senzoru, je nutné upravit konfiguraci uživatelského rozhraní.

Upozornění: Pro upravený firmware neexistuje žádná podpora výrobce (z USA), pouze německá podpora Stránka podpory!

a) OpenSprinkler 3.x:

Najděte IP svého OpenSprinkler stisknutím B1
Otevřete webový prohlížeč a přejděte na konfigurační stránku SU vašeho OpenSprinkler:
http://<ip-adresa>/su
kde <ip-adresa> je IP adresa z 1.
např. http://192.168.178.123/su

b) OSPi

Otevřete webový prohlížeč a přejděte na konfigurační stránku SU vašeho OSPi
http://<ip-adresa>:8080/su
kde <ip-address> je IP adresa vašeho Raspberry Pi.
např. http://192.168.178.123:8080/su

SU stránka:

Na stránce SU jsou dvě vstupní pole.
Do UI Source zadejte „https://ui.OpenSprinklerShop.de/js“, zadejte své heslo (ve stavu doručení „opendoor“) a potvrďte „submit“.
Je to nutné, protože „oficiální“ verze tato rozšíření nepodporuje.
Ve skutečnosti OpenSprinkler nemá vestavěné žádné GUI (grafické uživatelské rozhraní) - pouze API. GUI se dynamicky načítá přes Javascript přes tuto stránku.
Restartujte svůj OpenSprinkler. Nyní by mělo být v části "Možnosti" nastavení "Analog Sensor Config":

Android/IOS APP:
– Android: Vyhledejte „OpenSprinklerASB“ v Obchodě Play.
– IOS: Vyhledejte „OpenSprinklerASB“ v App Store.

2. Zařízení

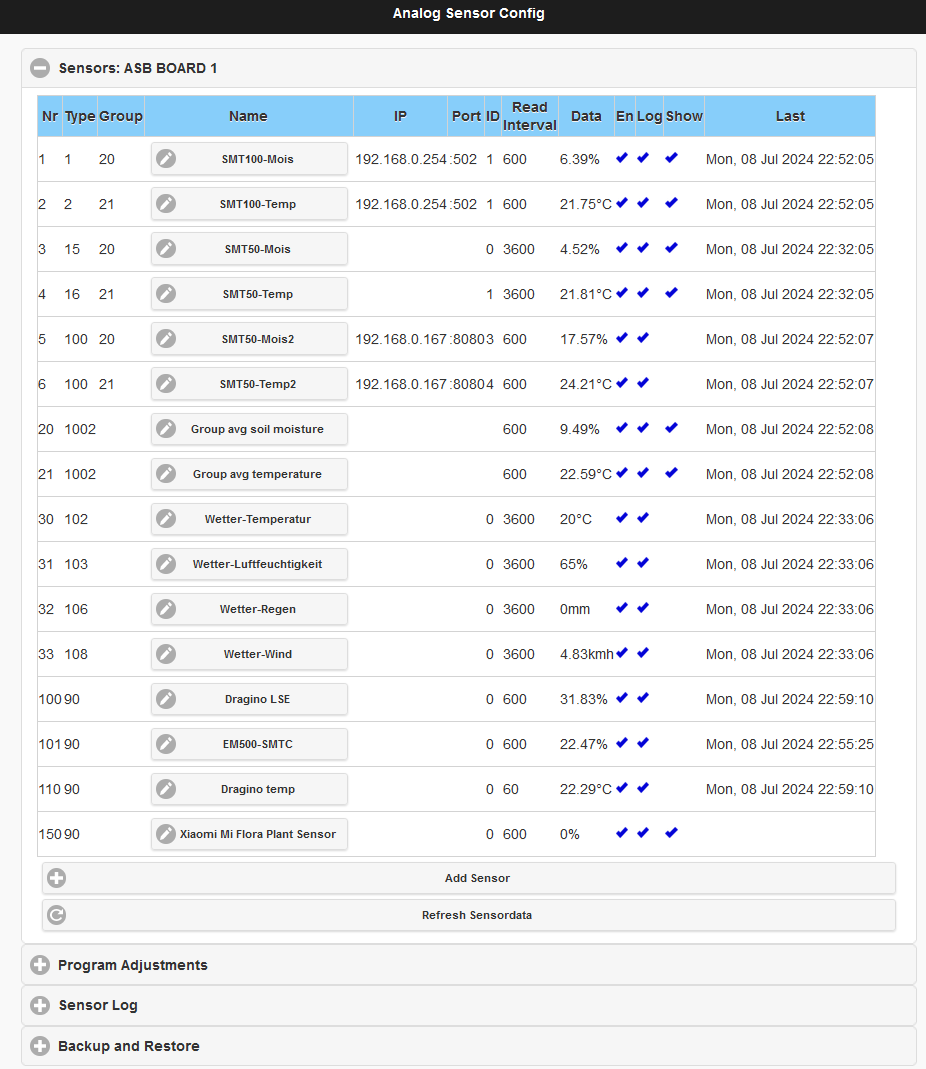

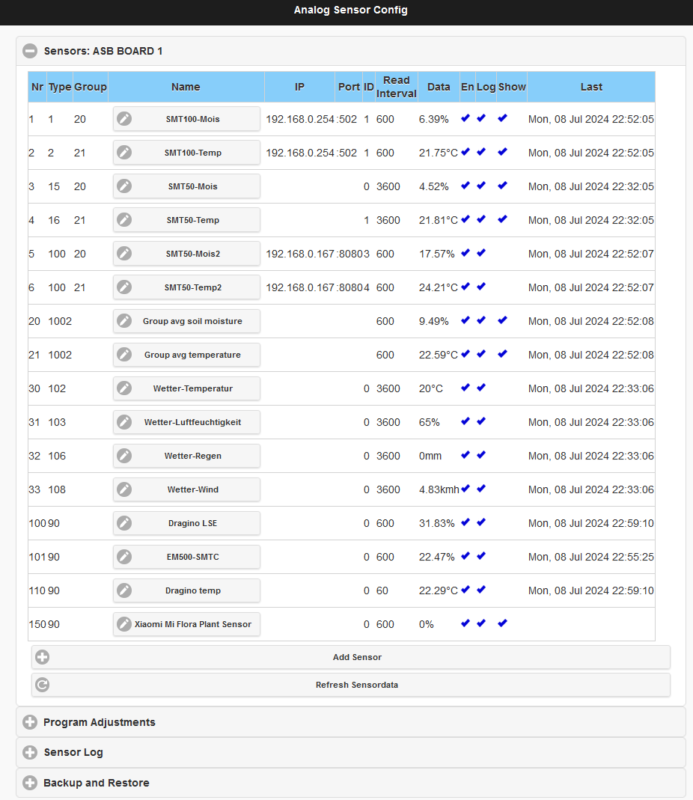

Obrázek výše ukazuje příklad konfigurace s jedním snímačem SMT100 a dvěma snímači SMT50 a také skupinovou konfiguraci.

Oblast je rozdělena do tří částí: senzor, programové úpravy a log

3. Senzory

Pomocí „Přidat senzor“ můžete přidat nový senzor, pomocí „Upravit“ upravit a změnit stávající senzor a pomocí „Odstranit“ senzor odstranit.

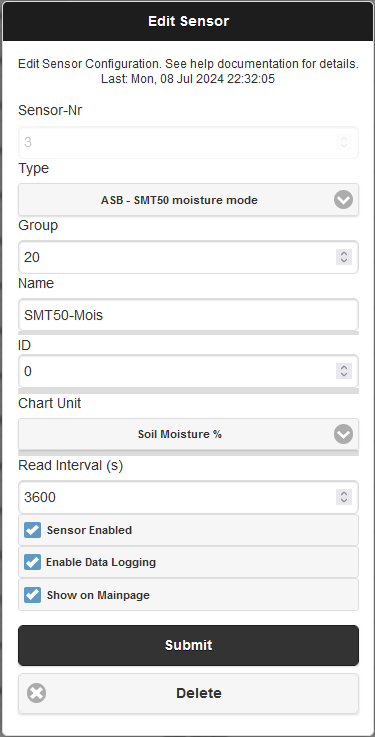

Stiskněte „Přidat senzor“ a zadejte parametry:

"Číslo senzoru": Každý senzor potřebuje pro správu jedinečné číslo.

"Typ": Vyberte typ snímače. Další typy budou pravděpodobně následovat a do seznamu přibudou:

Truebner SMT100 RS485 Modbus RTU přes TCP: Připojte SMT100 přes síť. K tomu potřebujete převodník TCP na RS485 Modbus. Senzor podporuje dvě funkce: vlhkost půdy (režim vlhkosti) nebo teplotu (režim teploty).
Zadejte IP adresu a port pro převodník RS485, ID je Modbus ID senzoru.
Analogová rozšiřující deska OpenSprinkler (ASB): 4 varianty pro převod vstupních dat:
– „voltage mode 0..4V“: Žádná konverze vstupních proměnných, napětí se používá přímo
– „0..3.3V až 0.100%“ rozsah napětí 0 až 3.3V je převeden na 0% až 100%
– „Režim vlhkosti SMT50“: Rozsah napětí je převeden na režim Truebner SMT50 – režim vlhkosti půdy
– „SMT50 teplotní režim“: Rozsah napětí je převeden na Truebner SMT50 – teplotní režim
– Stejně tak pro Vegetatronix
Speciální případ „ASB – Uživatelsky definovaný senzor“: Zde si můžete sami určit parametry, rozsahy a offsety hodnot senzoru
„MQTT Subscription“: Tento typ senzoru je určen pro hodnoty senzoru MQTT z připojeného serveru MQTT. Definujte téma (identifikátor sekce) a Filtr (hodnota senzoru)
„Vzdálený senzor vzdáleného rozstřikovače“: Senzor jiného rozstřikovače v síti. Zadejte IP+Port pro adresu vzdáleného OpenSprinkler. Odebraný OpenSprinkler musí mít stejné heslo jako tento OpenSprinkler. ID je číslo odstraněného senzoru
„Data o počasí“ – senzory pro virtuální senzory, které přijímají hodnoty z meteorologické služby
„Skupina senzorů“: Definuje skupinu, která funguje jako virtuální senzor, který může kombinovat několik senzorů. Shrnutí probíhá přes
– min: Nejmenší hodnota ze všech senzorů ve skupině
– max: Největší hodnota ze všech senzorů ve skupině
– avg: Průměrná hodnota všech senzorů ve skupině
– sum: Součet všech hodnot senzorů ve skupině

"Skupina": Přiřazení senzoru skupině. Zde zadejte číslo skupinového senzoru (není povinné pole, můžete jej také nakonfigurovat později)

"Jméno": Název senzoru

„IP adresa“ a „port“: U síťových zařízení adresa TCP/IP a port

"ID": Specifická identifikace senzoru, viz „Typ“. Pro „Analog Sensor Board“ se jedná o připojení, tj. ID=0 pro připojení číslo 9, ID=1 pro připojení číslo 10 atd.

"Interval (y) čtení": Vzdálenost snímání dat senzoru v sekundách (doporučeno 300 s)

„Senzor povolen“: Aby bylo možné snímač číst, musí být aktivní

„Povolit protokolování dat“: Uložte zaznamenaná data do protokolu snímače

"Zobrazit na hlavní stránce": Zobrazuje data senzoru na domovské stránce

Pomocí „Uložit“ se senzor uloží.

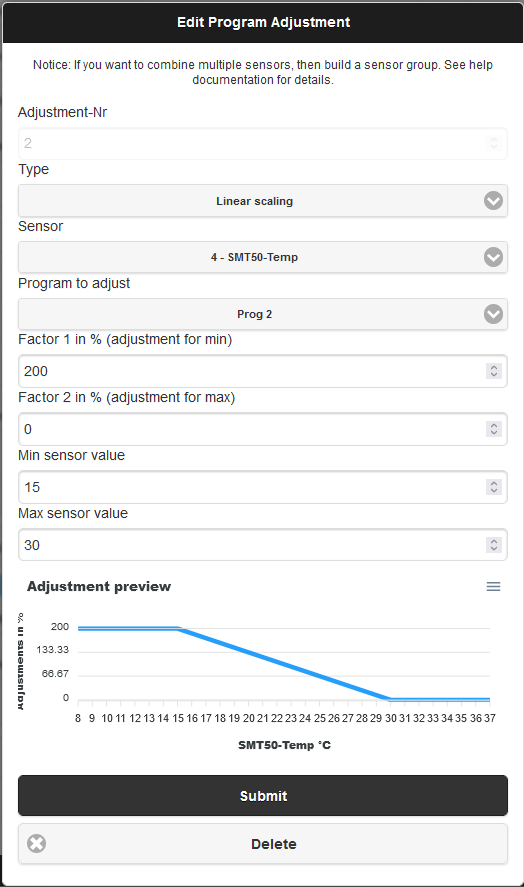

4. „programové úpravy“ – programové úpravy

Zde můžete přiřadit senzory k programům.

„Úprava“ znamená, že hodnoty senzoru ovlivňují dobu běhu programu, takže jako například ovládání počasí, zde zobrazené jako % hodnota, může program běžet déle nebo kratší dobu.

Úpravu programu lze vždy přiřadit pouze jednomu senzoru. Pokud chcete programu přiřadit více senzorů, vytvořte skupinu senzorů a použijte ji k přizpůsobení. Alternativně můžete také definovat několik úprav programu a přiřadit je ke stejnému programu, ale pak se úpravy programu násobí (např. úprava A: 90 %, úprava B 110 %, pak efektivní úprava je 0,9 x 1,1 = 0,99 odpovídající 99 %).

"Číslo úpravy": Jedinečné číslo pro přizpůsobení.

"Typ": Typ definuje, jak se data senzoru převádějí pro programové nastavení:
– „No Adjustment“: Není provedeno žádné nastavení, např. dočasně vypnout
– „Linear Scaling“: Nastavení je zcela lineární: „Min and Max Sensor value“ definují rozsah nejmenší a největší hodnoty senzoru, např. 30 % a 60 %. „Faktor 1 a 2“ definují korekční faktory, přičemž hodnoty představují proporcionální úpravu. Chcete-li například hodnotu úpravy faktoru 200 % s minimální hodnotou snímače 0, zadejte do pole „Faktor 1“ hodnotu „200“. Ve „Factor 2“ odpovídá hodnota pro Max. hodnotu senzoru
– „Digitální pod min“: Pokud hodnota senzoru klesne pod minimální hodnotu senzoru, použije se faktor 2, jinak faktor 1
– „Digital over max“: Pokud hodnota senzoru stoupne nad maximální hodnotu senzoru, platí faktor 2, jinak faktor 1

"Senzor": Vyberte senzor pro data senzoru

„Faktor 1/2“ a „Min/Max hodnota senzoru“: Hodnoty úprav viz Typ

5. Log

Pomocí „Vymazat protokol“ můžete vymazat všechna data protokolu. Stáhněte si protokol pomocí „Download Log“.

Můžete také použít funkci API k načtení dat přímo ve formátu JSON, filtrování a následnému smazání.

Popis funkcí API je aktuálně k dispozici k dispozici zde.

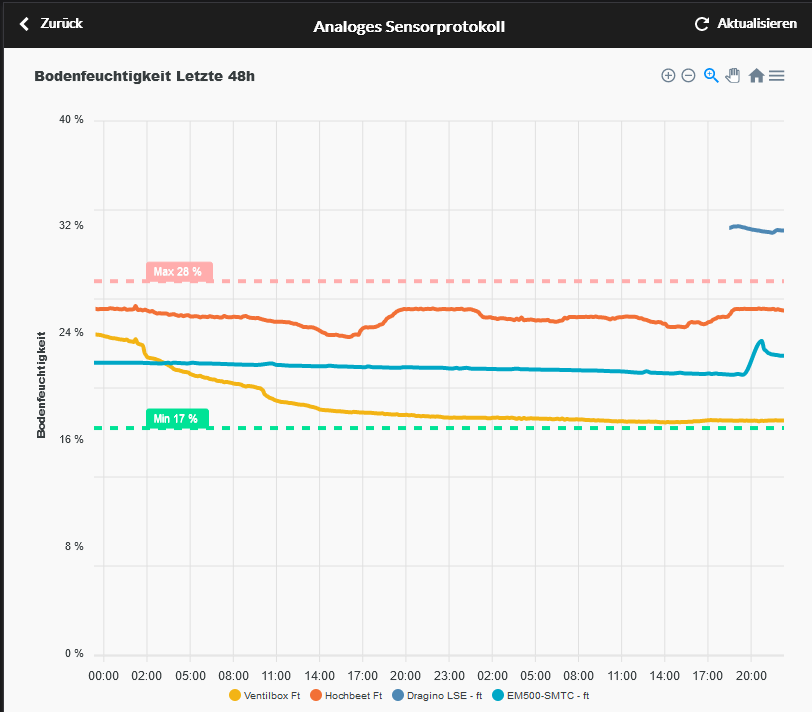

„Zobrazit protokol“ zobrazuje posledních 24 hodin:

Čárkované čáry „Min“ a „Max“ ukazují rozsah úprav, který byl vytvořen pod „4. Úpravy programu“.

Nastavení senzoru

1. Typy zařízení

Současný software může používat 4 typy senzorů:

digitální senzory přes konektory SEN1/SEN2 (klasické senzorové vstupy)
analogové senzory přes A2D k digitálním senzorům (spínací limit simuluje digitální senzor)
analogové senzory přes to nová analogová senzorová deska (přímé připojení ke vstupu senzoru)
analogové senzory přes TCP/IP RS485 Modbus převodník (Verze Truebner SMT100 RS485 Modbus)

Pro první 3 varianty není nutná žádná externí konfigurace; vše lze nastavit přímo v aplikaci OpenSprinkler.

Pouze poslední dvě varianty lze zaznamenat prostřednictvím nového protokolu snímačů a zobrazit je v diagramu!

2. Analogové snímače přes TCP/IP RS485 Modbus převodník

Aby bylo možné integrovat senzor RS485 Modbus, musí být převodník RS485 Modbus přístupný ve stejné síti prostřednictvím své IP adresy.

Můžete se dozvědět podrobné informace o RS485 a Modbus zde.

Příklad konfigurace pomocí USR-W610 a Truebner SMT100 RS485 Modbus naleznete zde.

Pro DIN lištu se doporučuje „Waveshare RS485 to RJ45 Ethernet Converter Module“. Info zde.
