Monitoraggio e controllo

La nuova funzione “Monitoraggio e controllo” soddisfa un desiderio di molti clienti, in particolare degli agricoltori, perché ora OpenSprinkler non solo può misurare i dati di irrigazione e dei sensori, ma anche utilizzarli attivamente per controllare i dispositivi. Esempi:

Una cisterna ha un sensore analogico che indica il livello di riempimento dallo 0 al 100%. Se il valore scende al di sotto del 10%, è necessario attivare il trucco e aumentare il livello al 15%.
Un polytunnel ha finestre di ventilazione elettrica. Questi dovrebbero aprirsi a temperature superiori a 25°
Una serra è dotata di ventilazione elettrica. Dovrebbe essere attivato quando l'umidità è superiore al 95%.
E ovviamente sono ipotizzabili molti altri scenari.

Questo è ora possibile con il nostro firmware 2.3.3 (168).

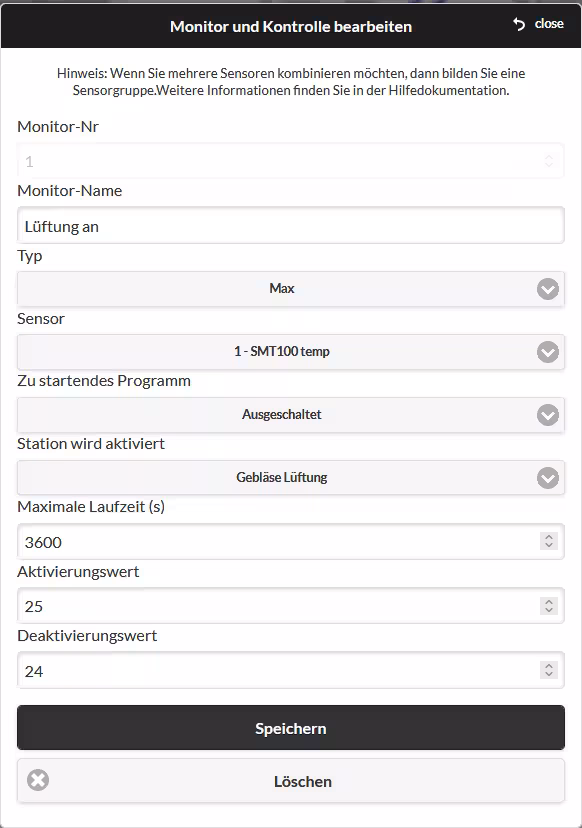

Fare clic su “Aggiungi nuovo monitoraggio” o su uno dei pulsanti nell'elenco per modificare un monitoraggio. Viene quindi visualizzata la seguente finestra di dialogo:

Ora inserisci i valori desiderati:

Numero del monitor: un numero univoco per il monitor, importante per l'ordine
Nome monitor: assegna un nome al monitor
Tipo: Attualmente ci sono solo due funzioni di controllo, “Min” (valore minimo) e “Max” (valore massimo). Per “Min” la caduta al di sotto del valore di attivazione e per “Max” il superamento del valore di attivazione comportano l'attivazione.
!NUOVO! Dal firmware 2.3.3(172) supporto aggiuntivo per AND/OR/XOR/NOT e sensori pioggia digitali (su SN1/2). Altri monitor possono essere collegati insieme con AND/OR/XOR/NOT. Il sensore pioggia può essere configurato sia per la pioggia che per la “non pioggia” e quindi commutare gli eventi.
Sensore: selezionare il sensore desiderato. Se si desidera combinare più sensori, formare prima un gruppo e poi selezionare il gruppo.
Programma da avviare: quando viene raggiunto il valore di attivazione, questo programma verrà avviato.
La stazione è attivata: quando viene raggiunto il valore di attivazione, questa stazione viene attivata. Se viene raggiunto il valore di disattivazione, questa stazione viene disattivata.
Tempo di esecuzione massimo (s): Definisce il tempo di esecuzione massimo della stazione da avviare in secondi
Valore di attivazione: ad esempio, per un sensore di temperatura, inserire la temperatura a partire dalla quale il programma o la stazione devono essere attivati. L'unità è determinata dal sensore assegnato.
Valore di disattivazione: ad esempio, per un sensore di temperatura, inserire la temperatura al di sopra della quale la stazione deve essere disattivata. L'unità è determinata dal sensore assegnato.

Confermare poi con “Salva”.

Note:

Per “Max” il “Valore di disattivazione” dovrà essere inferiore al “Valore di attivazione”, per “Min” viceversa.
Una stazione può essere anche una stazione remota o una stazione HTTP, ad es. per controllare le prese.
Quando si collegano direttamente i consumatori, utilizzare un relè (versione CA: relè 24 V CA, versione CC relè a stato solido 3-32 V)

Non appena viene raggiunto un valore di attivazione, nella home page appare il nome del monitor.

Questa estensione è solo il primo passo, aggiungeremo più funzionalità. I piani includono: Invia notifiche in caso di superamento
