Problèmes avec l'extension de zone

[K-H Höfkens]

Bonjour,

J'ai une constellation avec une carte de capteur analogique et un extenseur de zone et la connexion LAN n'est pas connectée. Après une mise en service retardée du Zone Expander, rien concernant le nouveau groupe de vannes (3 vannes) ne fonctionne plus correctement. Cependant, je manque également d'informations sur l'extension de zone. Je n'ai rien trouvé non plus dans la zone de téléchargement. Quelqu'un peut-il me donner l'information où je peux la trouver ?

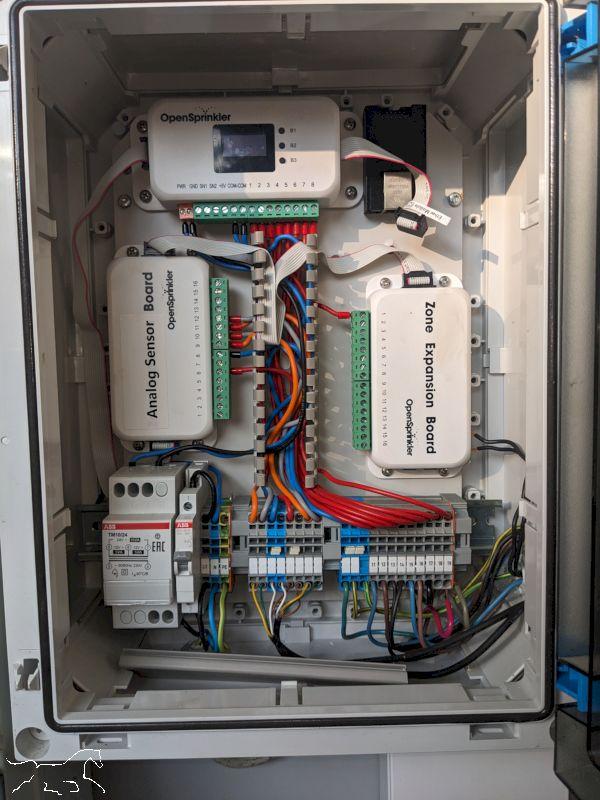

Voyez-vous des erreurs de câblage sur l'image ?

Les fils rouges sont les sorties 1-8 sur l'Ospi et 1 sur le Zone Expander
Le canal 17 fonctionne si 18 et 19 ne sont pas connectés aux vannes.

[K-H Höfkens]

Peut-être trouvé une erreur...

Si je n'utilise pas le port 8 sur l'Ospi, le port 1 de l'extension de zone fonctionne comme le port 8 (S8) et le port 2 de l'extension de zone fonctionne comme le port 9 (S9).

Quelqu'un peut-il confirmer cela ?

[Admin]

Bonjour, je pense que vous avez mal connecté quelque chose. Les sorties sont commutées entièrement numériquement via le bus I2C. Soit ça change, soit pas du tout. Malheureusement, vous ne pouvez pas voir sur l'image où est connectée la connexion de l'extension de zone 1.
