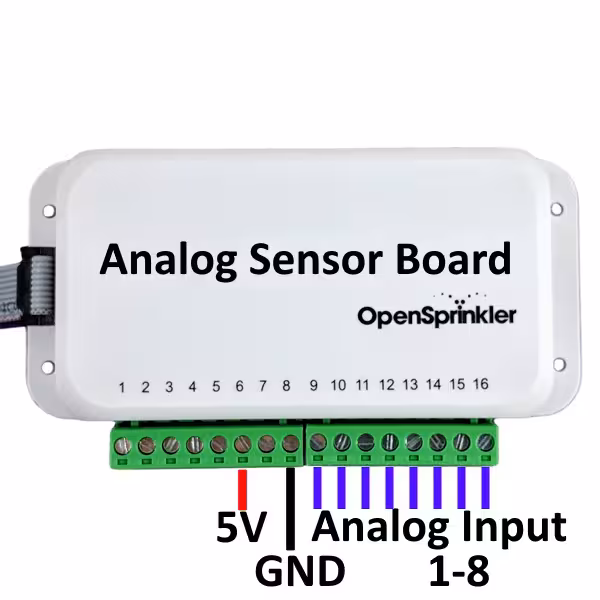

Analoge sensorkaart

De Analog Sensor Board maakt de aansluiting van 8 analoge apparaten met spanningen van 0..4V mogelijk

** Let op: Uw OpenSprinkler 3.x heeft een firmware-update nodig zodat hij het bord kan herkennen! (zie hieronder) **

** NICHT für OSPi !! Aber schauen Sie mal hier: https://opensprinklershop.de/2023/09/06/neue-ospi-software-mit-analog-sensor-api **

Als App für ihr Smartphone suchen Sie im App/Play Store nach “OpenSprinklerASB”

NEU: Jetzt als Paket zum Sonderpreis mit 1x oder 2x SMT50!

Functies:

• 8 analoge Sensoreingänge mit dem Bereich 0..4V
• Ausgänge: 5V (Pin 6), 3.3V (Pin 7) und GND (Pin 8) zur Stromversorgung der Sensoren
• Auch mit bis zu 4x Zone Expander kombinierbar
• Maximal EIN Analog Sensor Board pro OpenSprinkler 3/3.2
• 16 Bit digitaler Analog zu Digital Konverter
• Kompatibel z.B. mit dem Truebner SMT50 oder anderen analogen Sensoren
• Vielfältige Anwendungsmöglichkeiten: Zistenen-Füllstand, Temperaturen oder aktuelle Feuchtigkeitswerte
• Neue Software mit zusätzlichen Möglichkeiten, z.B.
  • Lineare oder digitale Bewässerungsanpassung anhand der Bodenfeuchtigkeit
  • Gruppieren von Sensoren mit Durchschnittsbildung
  • Dauerhaftes Loggen der Sensordaten
  • Einbinden von RS485 Sensoren über IP-Schnittstelle, z.B. für den Truebner SMT100 RS485 Modbus
  • Einbinden von analogen Sensoren, die an einem anderen OpenSprinkler angeschlossen sind
  • Zusätzliche API und erweiterte GUI der OpenSprinkler APP
  • Aktuelle Wertdarstellung auf der APP Startseite, z.B. für Zisternen-Füllstand, Temperaturen oder aktuelle Feuchtigkeitswerte
  • Einbinden aktueller Wetterdaten
  • Neu: Überwachung und Kontrolle
• Kompatibel mit OpenSprinkler 3.2 AC/DC/Latch (nicht mit OSPi kompatibel)

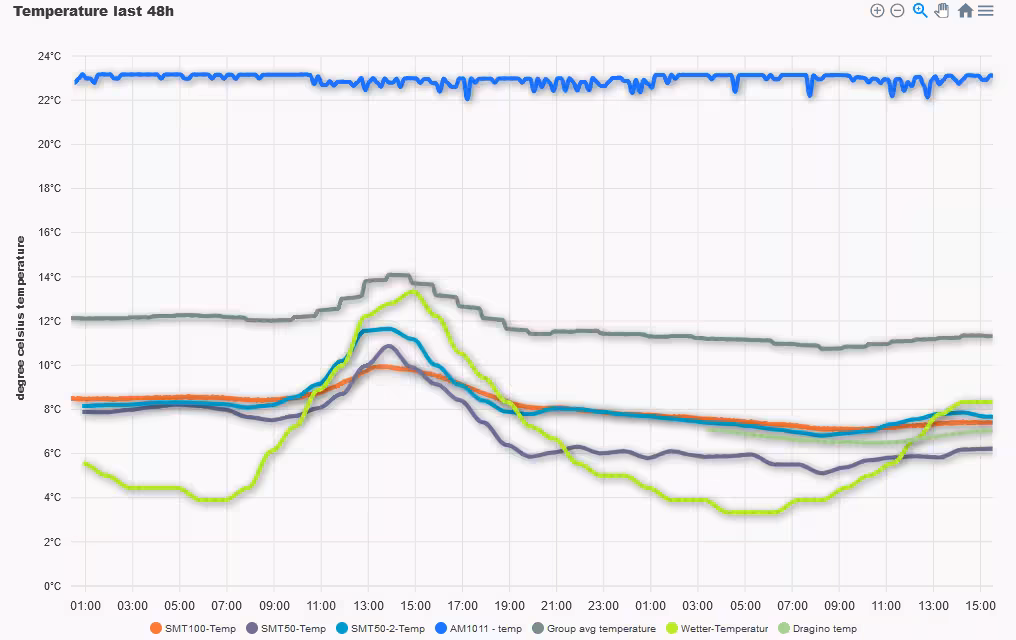

• Grafische Darstellung der geloggten Sensorwerte:

• Unterstützung für die folgenden Sensoren/Typen:
  • Truebner SMT100 RS485 Modbus über IP2Modbus Adapter (nicht im Lieferumfang)
  • Truebner SMT100 Analog Version 0-3V
  • Truebner SMT50 Bodenfeuchtigkeit und Bodentemperatur
  • Allgemeine Messung 0…4V
  • Allgemeine Messung 0…3,3V also 0…100%, z.B. Füllstand
  • Vegetronix VH400
  • Vegetronix THERM200
  • Vegetronix AquaPlumb
  • (Analoge) Sensoren eines anderen OpenSprinklers, übers Netzwerk
  • Aktuelle Wetterdaten zur Datenerfassung: Temperatur, Luftfeuchtigkeit, Regen, Wind
  • Gruppenbildung: Mehrere Sensoren können zusammengefasst werden, Wertbildung aus Min/Max/Avg/Sum
• Export der Daten als JSON oder CSV (über API)
• Alle Sensordaten werden an einen konfigurierten MQTT Server gepusht.

Weitere Infos hier: Meet het bodemvocht en controleer de irrigatie

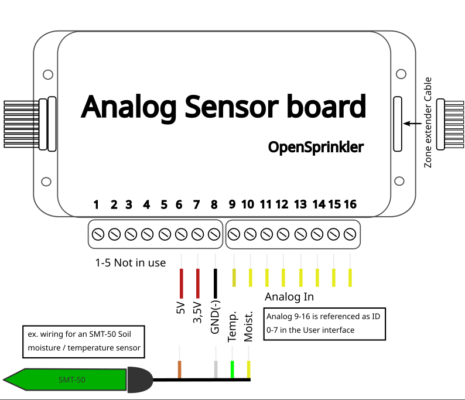

Beispielkonfiguration mit einem SMT50:

Siehe auch hier: https://opensprinklershop.de/2023/01/29/analog-sensor-konfiguration-aktivieren

Zusammenfassung: https://opensprinklershop.de/asb
