ESP32 Upgrade Board pro OpenSprinkler 3.2/3.3

ZAKLÁDEJTE SVÉ ZAVLAŽOVÁNÍ!

S touto deskou CPU založenou na ESP32-C5 se OpenSprinkler stává univerzálním řídicím centrem.

Vlastnosti

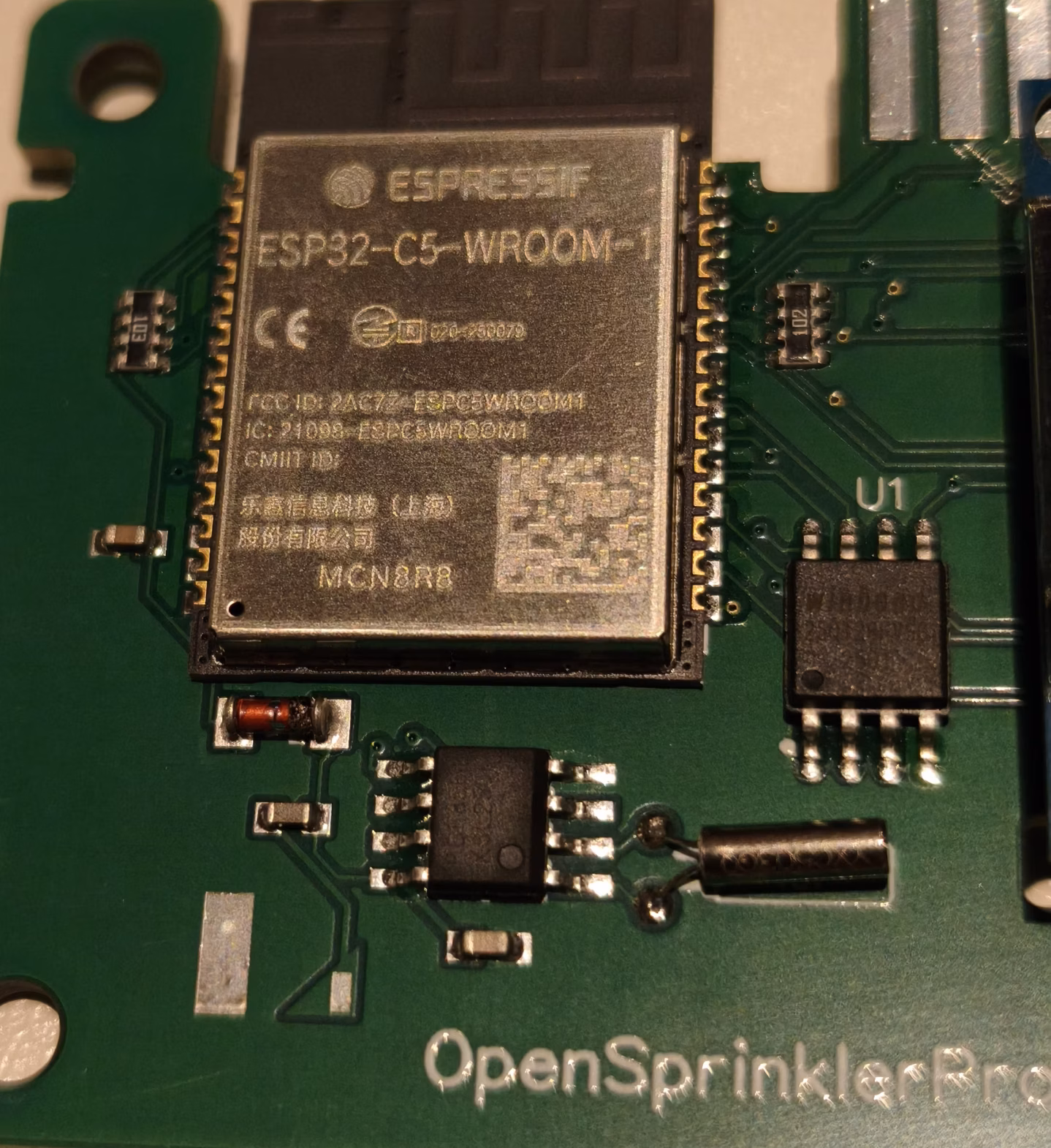

• Modul procesoru ESP32-C5-WROOM1-M8R8
• 16 MB přídavné flash paměti
• Wifi 6 s 2,4 + 5 GHz
• Vnitřní teplotní senzor
• Čtení senzorů Bluetooth BLE
• Duální firmware: Firmware 1 s podporou ZigBee, Firmware 2 s experimentální podporou Matter
• ZigBee se dvěma variantami
  • ZigBee Hub (pouze přes ethernetové připojení, protože WiFi modul se používá pro ZigBee, modul W5500)
  • Klient ZigBee pro připojení k existujícímu rozbočovači ZigBee (možnost WiFi)
• Firmware Matter (experimentální) podporuje ovládání všech zón a čtení dat senzorů přes rozhraní Matter
  • Vzhledem k tomu, že ZigBee i Matter jsou založeny na IEEE 802.15.4, může být současně aktivní pouze jedna technologie.
  • Funkci Matter lze také deaktivovat, aby byla k dispozici maximální kapacita WiFi / Ethernet.
• ESP Rainmaker: Připojte svůj OpenSprinkler nativně k Alexa a Google Home

Přehled změn firmwaru

Firmware OpenSprinkler byl od října 2025 specificky rozšířen na moderní, síťovou a AI podporující řídicí platformu. Důraz je kladen na robustní bezdrátové aktualizace, výrazně rozšířené funkce rádia a senzorů a také vyšší stabilitu systému na ESP32-C5, ESP8266 a OSPi.

Nejdůležitější rozšíření:

Firmware se vyvinul z klasického řízení zavlažování na výkonnou, aktualizovatelnou okrajovou platformu s moderní základnou rádia a automatizace.

• Online OTA s vícestupňovým procesem aktualizace včetně logiky zálohování/obnovy, vylepšené zpětné vazby stavu a rozšířené diagnostiky.
• Významné rozšíření funkcí ESP32-C5: konfigurace IEEE 802.15.4, funkce ZigBee klient/brána, optimalizace koexistence BLE/ZigBee a integrace Matter (experimentální).
• Podpora MCP pro pracovní postupy AI: vestavěný firmware MCP koncový bod
• Modernizovaný zásobník senzorů: Vylepšení BLE, ZigBee, RS485/Modbus, MQTT a integrace počasí a také lepší příprava dat pro automatizaci.
• Optimalizace výkonu a paměti (včetně PSRAM/TLS/C5), díky čemuž jsou komplexní funkce stabilnější na hardwaru s omezenými zdroji.
• Průběžná kompatibilita a vylepšení sestavení pro ESP8266 a OSPi, včetně údržby platformy a rozšíření dokumentace API.

Uživatelské rozhraní OpenSprinkler (APP/webový prohlížeč) bylo výrazně ergonomicky rozšířeno. Důraz byl kladen na výrazně lepší aktualizaci a pracovní postup zařízení, nová uživatelská rozhraní ZigBee/Matter, vizualizaci senzorů a širší internacionalizaci.

Nejdůležitější rozšíření:

Uživatelské rozhraní bylo dále vyvinuto do výrazně výkonnějšího řídicího centra s lepším uživatelským vedením pro moderní bezdrátové funkce, OTA procesy a analýzu senzorů.

• Integrovaný dialog OTA aktualizace pro ESP32 s řízeným tokem, zobrazením průběhu, pokyny pro restart/obnovení a lepší správu chyb.
• Nastavení hmoty a provozní režimy specifické pro ESP32 přímo v rozhraní, včetně přehledných stavových a vstupních displejů.
• ZigBee-UX se výrazně rozšířilo: informace o zařízení, kontext dodavatele/klastru, toky skenování/párování a vylepšená provozní zpětná vazba.
• Rozšířená oblast analogového senzoru: prohlížeč protokolů, možnosti grafu, řazení, pořadí přetažení a citlivější zobrazení.
• Do uživatelského rozhraní byla přidána správa SSL/certifikátů, která usnadňuje správu HTTPS a důvěryhodnosti zařízení v každodenním životě.
• Zjednodušené procesy připojení související s OTC/cloudem (včetně registrace/propojení) a několik funkcí uživatelského rozhraní závislých na firmwaru je čistě podmíněno.
• Vylepšení designu a použitelnosti (včetně aktualizací motivu/vzhledu a chování), včetně modernizace důležitých dialogů a stavových displejů.

Další podrobnosti:

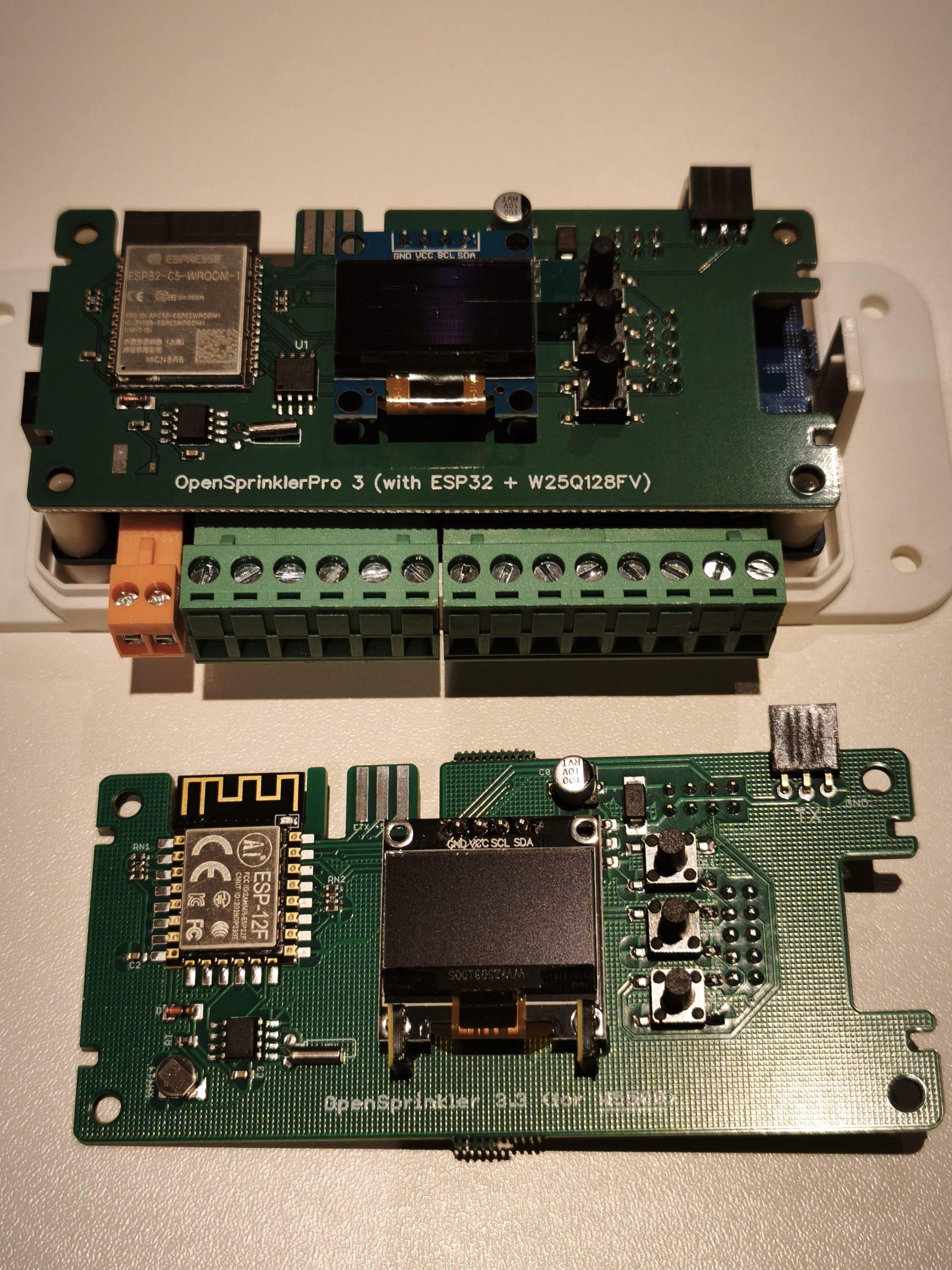

Pro srovnání ESP8266 (dole) – ESP32 (nahoře, nainstalováno):

upozornění:

• Pokud upgradujete z OpenSprinkler 3.2 A a ENC28J60 Pokud používáte adaptér, budete jej také potřebovat  W5500 Adaptér – ENC28J60 již nelze používat.

Volitelné: Externí anténa (+20 EUR)

Pro ztížené rádiové podmínky - například při instalaci v kovové rozvodné skříni, ve sklepě nebo ve větší vzdálenosti od WLAN routeru - nabízíme toto zařízení volitelně s připojením pro externí anténa na. Chcete-li to provést, jednoduše vyberte možnost "Externí anténa" na této stránce (příplatek 20 €, lze kombinovat se všemi variantami).

• Ta přichází místo antény na vnitřní desce verze U rádiového modulu ESP32 Anténní konektor U.FL/IPEX pro použití.
• Vhodný Anténní kabel (Pigtail, U.FL do SMA) je součástí dodávky.
• Eine Antenne ist auch schon enthalten, diese kann aber ersetzt werden – z.B. durch eine handelsübliche SMA-WLAN-Antenne Ihrer Wahl.

To umožňuje umístit anténu volně mimo kryt a výrazně zlepšit dosah WLAN.
