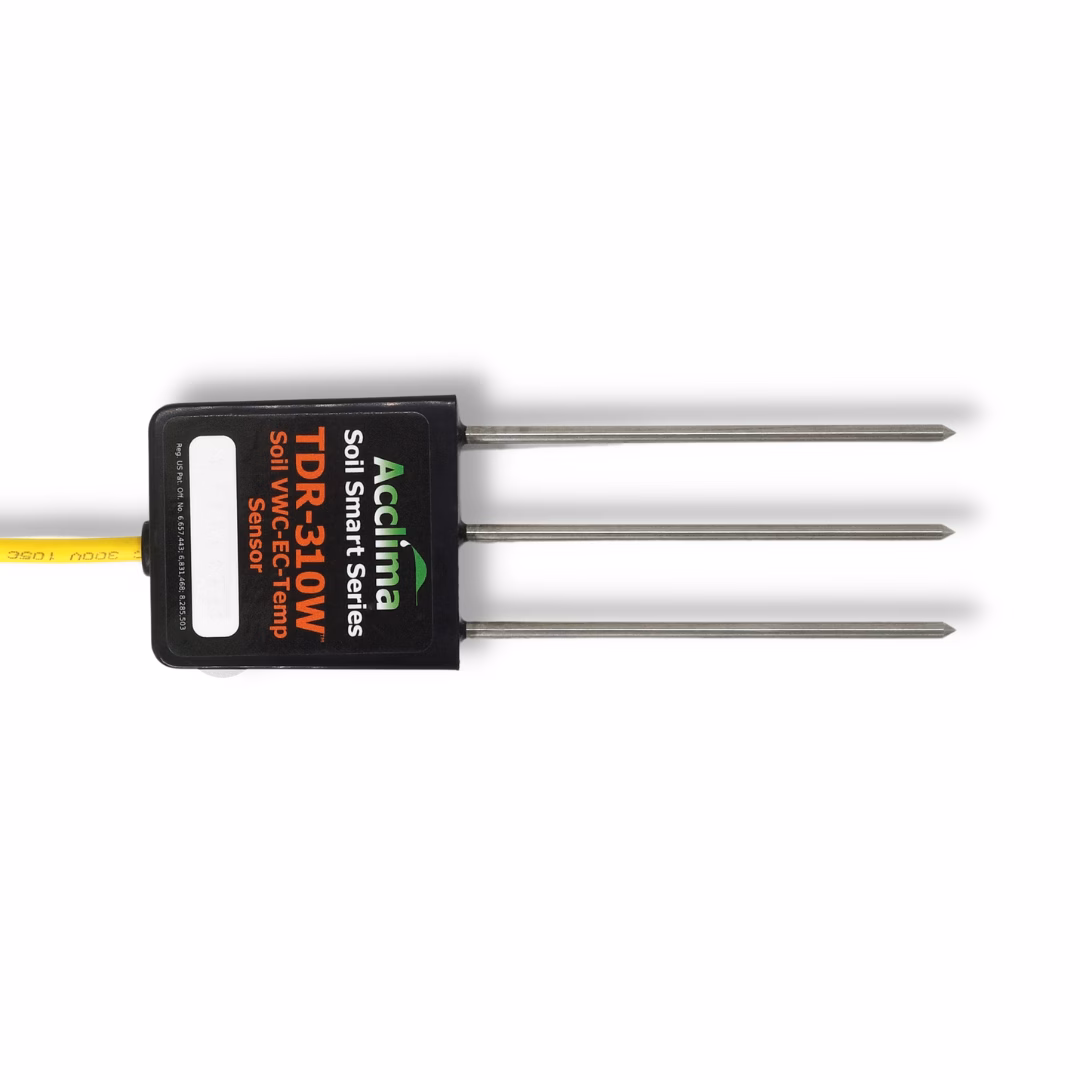

VWC-1: Acclima snímač vlhkosti půdy, EC a teploty
- Měří vlhkost půdy (VWC), teplotu půdy a EC půdy
- Ideální pro minerální vlnu a kokos
- Kabel 15 stop / 5 metrů
- Hub připraven
TDR-310W je modifikací Acclima TDR-315N. Jeho kratší sondy umožňují použití ve standardních blocích z kamenné vlny. Zařízení je plně integrovaný reflektometr v časové oblasti s velmi rychlým zpracováním signálu a vysoce přesným časovým rozlišením pro skutečnou časovou analýzu křivek šířených v zemi.
Specifikace
Acclima TDR310W (VWC-1)
Objemový obsah vody (VWC): 0 – 100 %
Min/Max Teplota média: -40 až 55 C
Min/Max Střední propustnost: 1 až 100
Min/Max Bulk EC: 0 až 6000 uS/cm
Pore Water EC (Hilhorst): 0 až 55 000 uS/cm
Třída ochrany: IP67
Délka kabelu: 15 stop/5 m
Zapojení a obsazení pinů konektoru M12
VWC-1 (Acclima TDR-310W) je dodáván s 3pinovým kulatým konektorem M12, vhodným pro pulzní rozbočovač. Pro připojení k jinému dataloggeru SDI-12 není nutné odřezávat zástrčku: lze přišroubovat pouzdro zástrčky (nejprve povolte spodní šroub, pak horní šroub a pouzdro stáhněte), poté jsou přístupné tři vodiče na kontaktech.
| Kolík | barva jádra | Funkce (podle Acclima) |
|---|---|---|
| 1 | modrý | Datová linka SDI-12 |
| 2 | červený | V+ napájecí napětí |
| 3 | bílý | GND / zem (společné) |
Přiřazení barev funkcím odpovídá schématu zapojení Acclima (červená V+, bílá GND/Common, modrá SDI-12 Data). Čísla kolíků byla určena měřením kontinuity na otevřené zátce; Před připojením k loggerům třetích stran si prosím změřte vlastní zástrčku.
