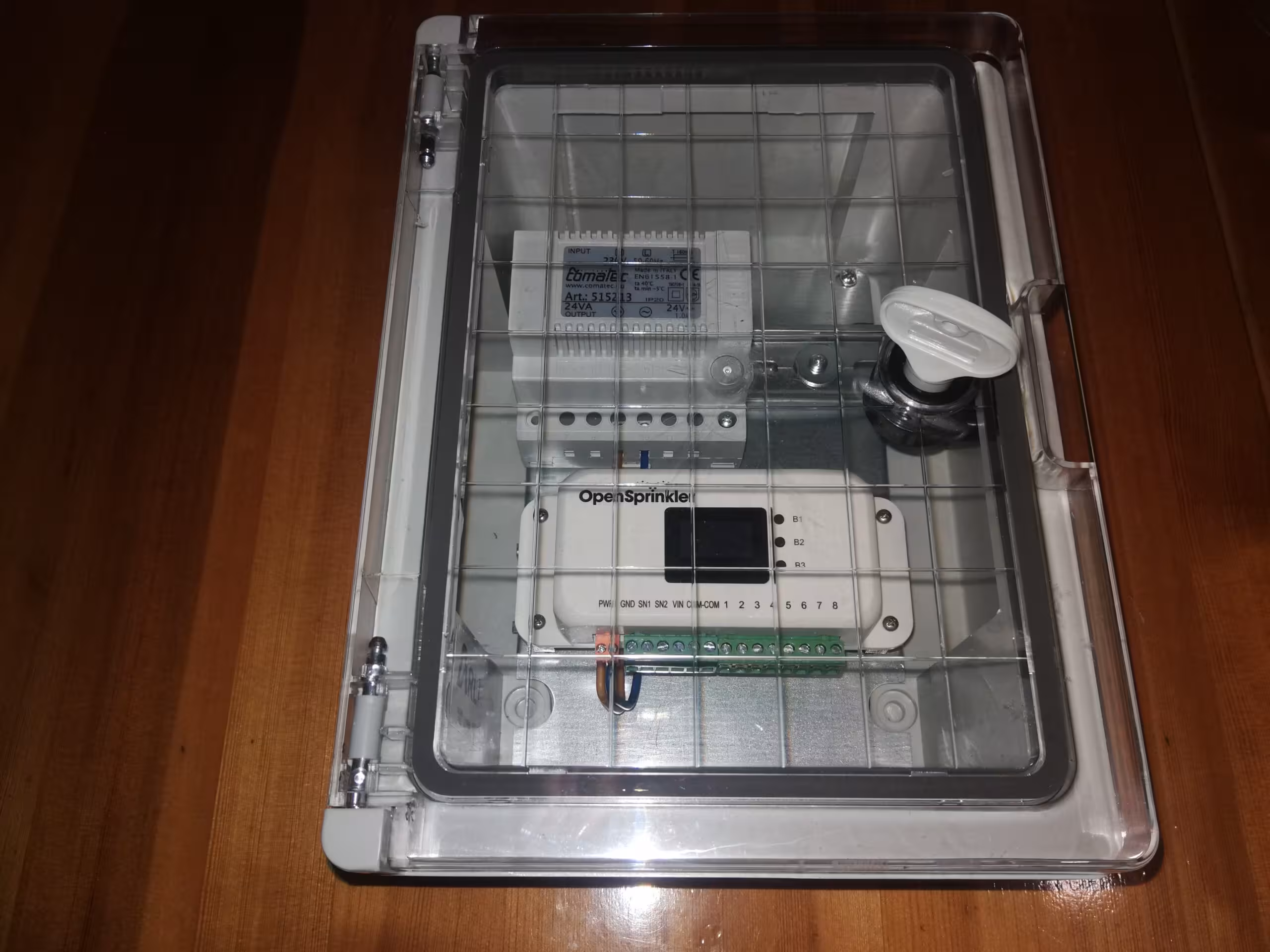

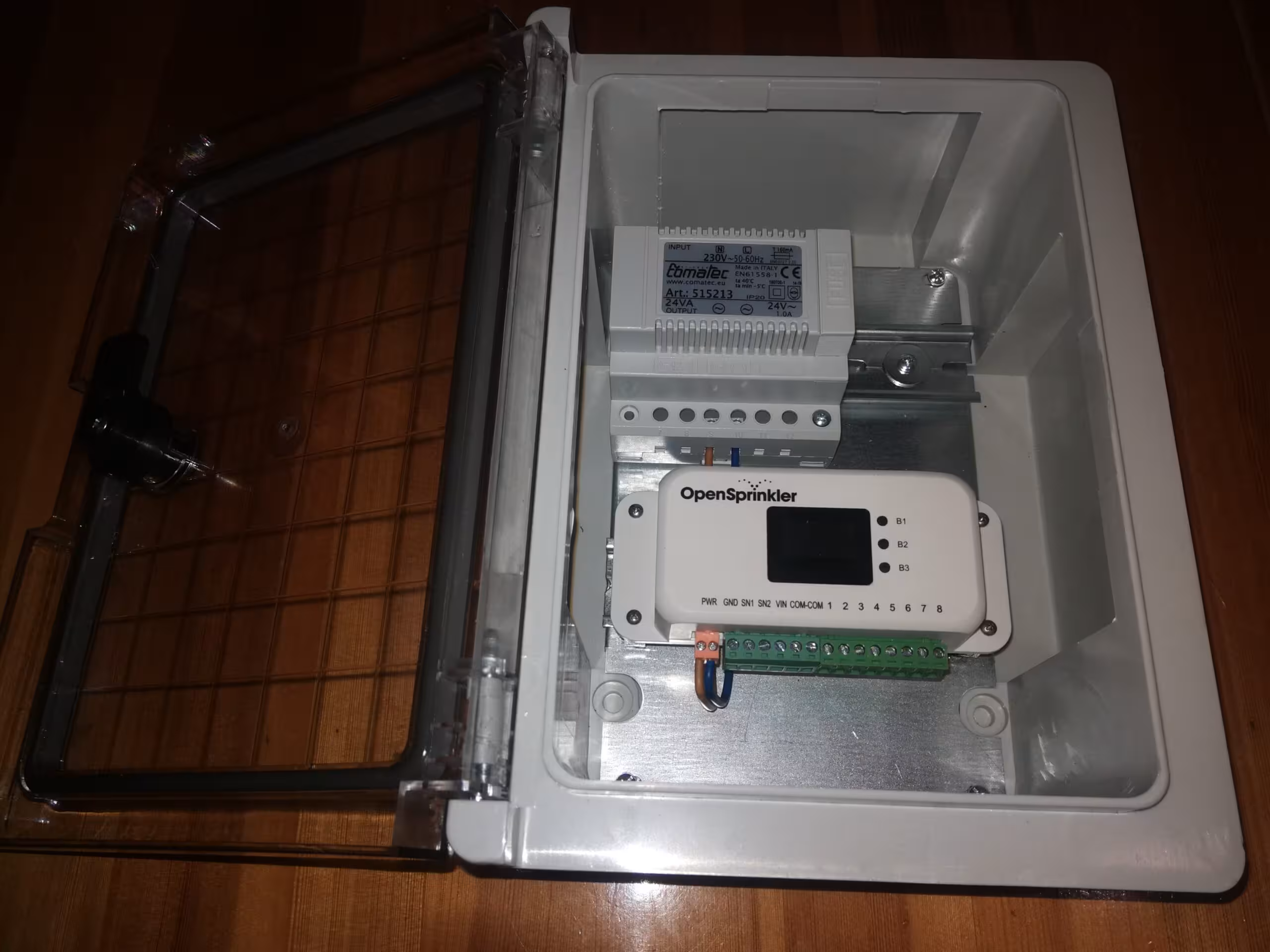

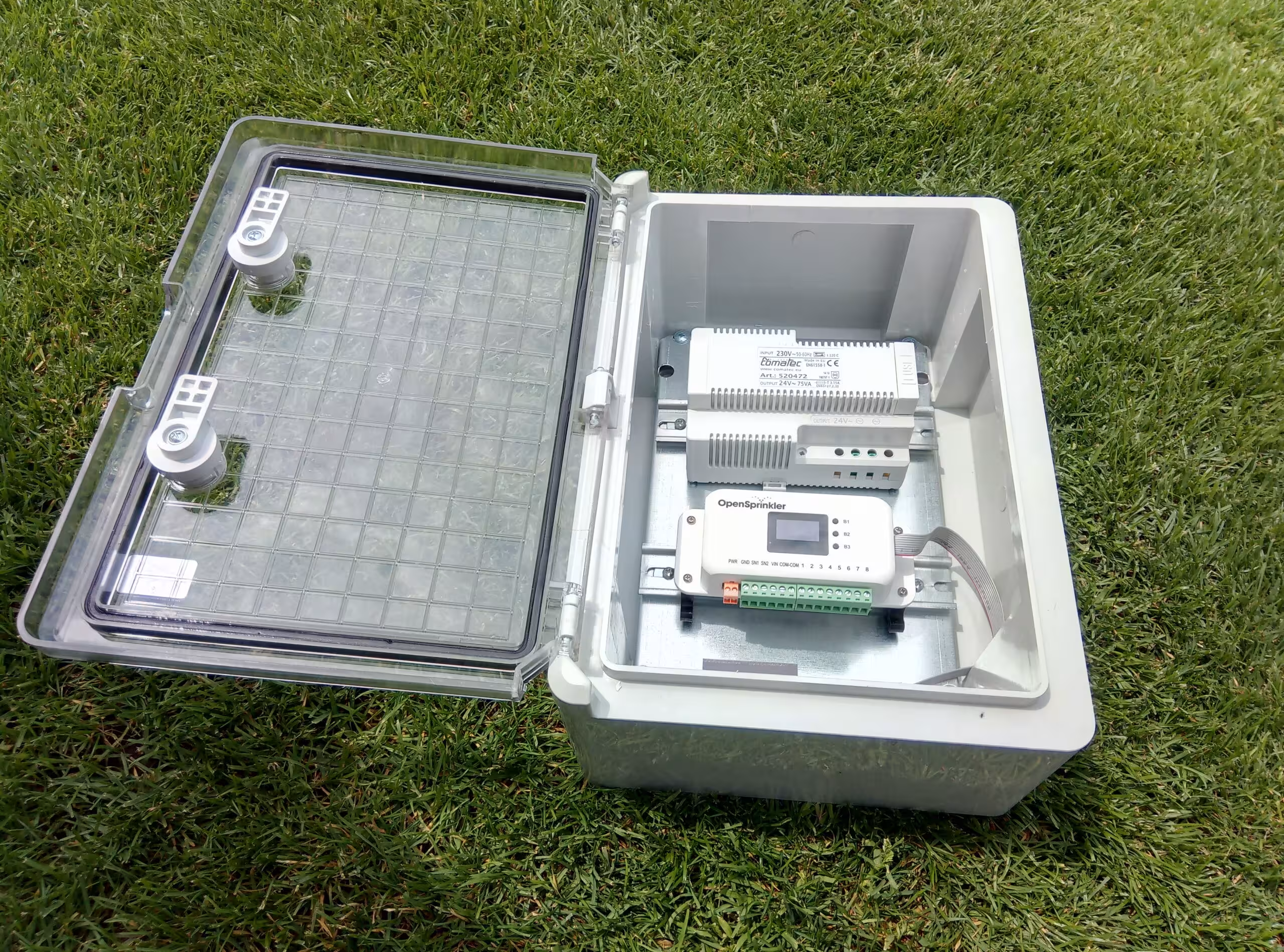

Informace o produktu „Plastová spínací skříňka IP65“
Rozvaděč s pozinkovanou montážní deskou a zámky.
| typ 1 | typ 2 | typ 3 | typ 4 | |

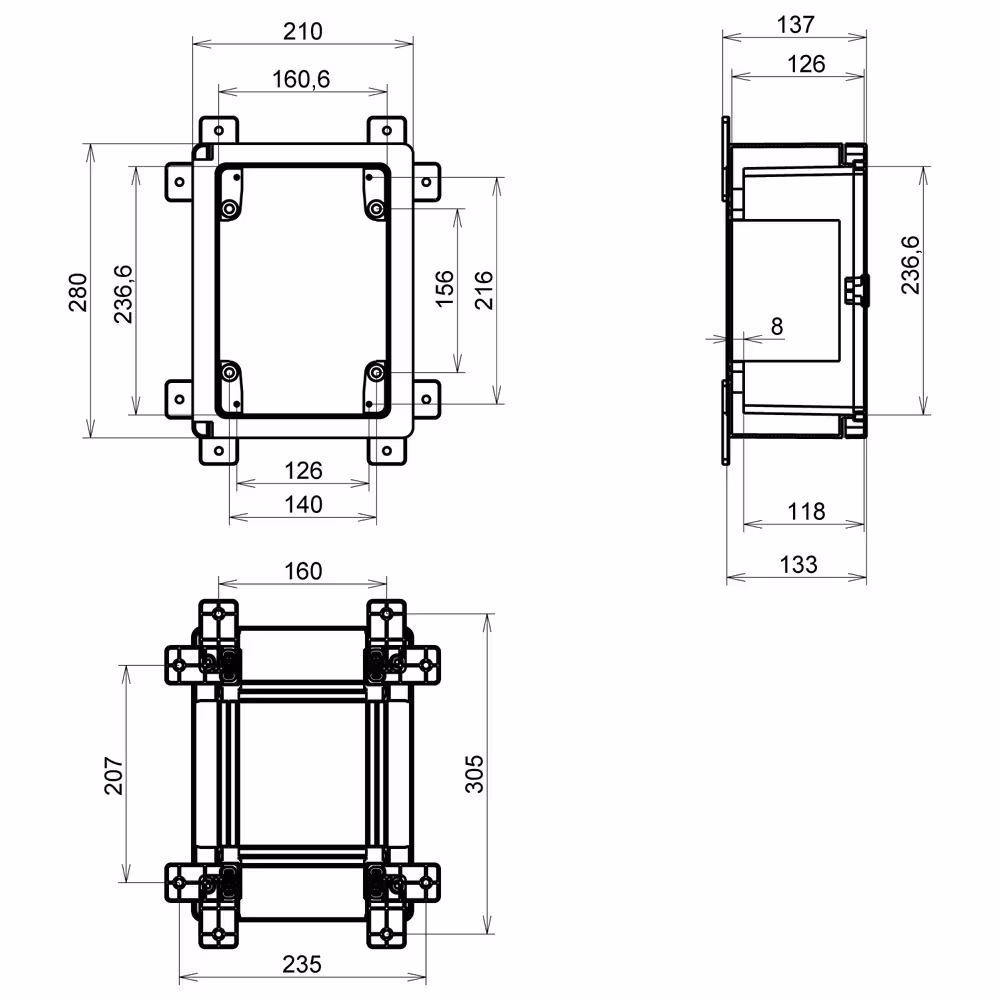

| Vnější rozměry: | 210 x 280 x 130 mm | 250 x 350 x 150 mm | 300 x 400 x 170 mm | 400 x 600 x 200 mm |
| Vnitřní rozměr: | 160,6 x 236,6 x 118 mm | 195 x 300 x 139 mm | 245 x 352 x 159 mm | 352,4 x 554,4 x 186,2 mm |
| Počet zámků: | 1 | 2 | 2 | 2 |
| Montáž na lištu DIN (doporučení) *: | 6 cm shora, 7 cm zespodu | 8 cm shora, 10 cm zespodu | 8 cm shora, 10 cm zespodu | 3 cylindry |

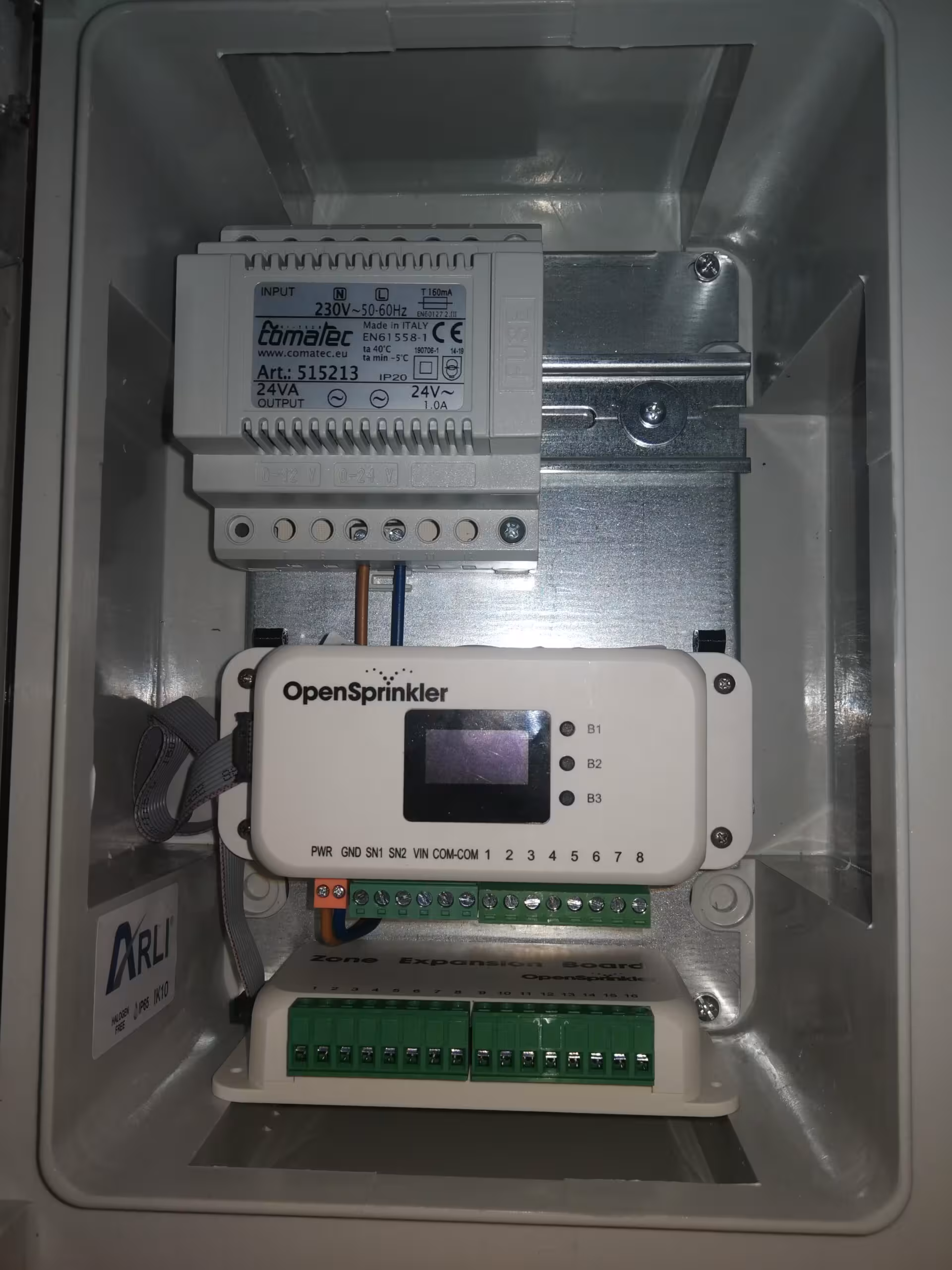

| Vhodné pro | 1x napájecí zdroj na DIN lištu 1x Opensprinkler nebo OSPI 1x relé kompaktní (v závislosti na velikosti napájecího zdroje) | jako typ 1, navíc 1-4x relé nebo velký napájecí zdroj (Zóna expandér jako patrový autobus možný*) | jako typ 2, přídavná relé a Expandér zón | jako typ 3, další komponenty, připojení, čítače, pojistky atd. |
| Doporučeno pro | Zalévání zahrady / trávníku zvýšené lůžko Malý skleník | větší zavlažování zahrady / trávníku (> 8 ventilů) Skleník / domy Několik (vyvýšených) postelí ovládání osvětlení Prostor pro rozšíření | jako 2, ale prostor pro další instalace, transformátory (zvonek / světlo), rozdělovače energie atd. Spousta místa pro rozšíření | |
| Poznámky: | Ideální pro DC / DCE kvůli malé napájecí jednotce | Není na skladě, bude na požádání objednáno |
Dvě (tři pro typ 4) DIN lišty se dodávají nařezané na míru
- Odolnost: chemické látky, zásady, oleje, soli atd.
- Dveřní závěsy s kulatým těsněním
– Provozní teplota: -35°C +65°C
- Materiál: HB ABS nárazuvzdorný, bezhalogenový
- Montážní deska: pozinkovaná ocel 1 mm
- Stupeň IP: IP65
- Stupeň IK: IK08
- Barva: světle šedá, šedá RAL7035
- Vč. Zamykací klíč a upevňovací materiál
Poznámka:
- Pouzdro by nemělo být instalováno na slunci, protože to může způsobit deformaci a změnu barvy.
Rozsah dodávky:
- 1x ovládací skříň
- 1x klíč rozvaděče

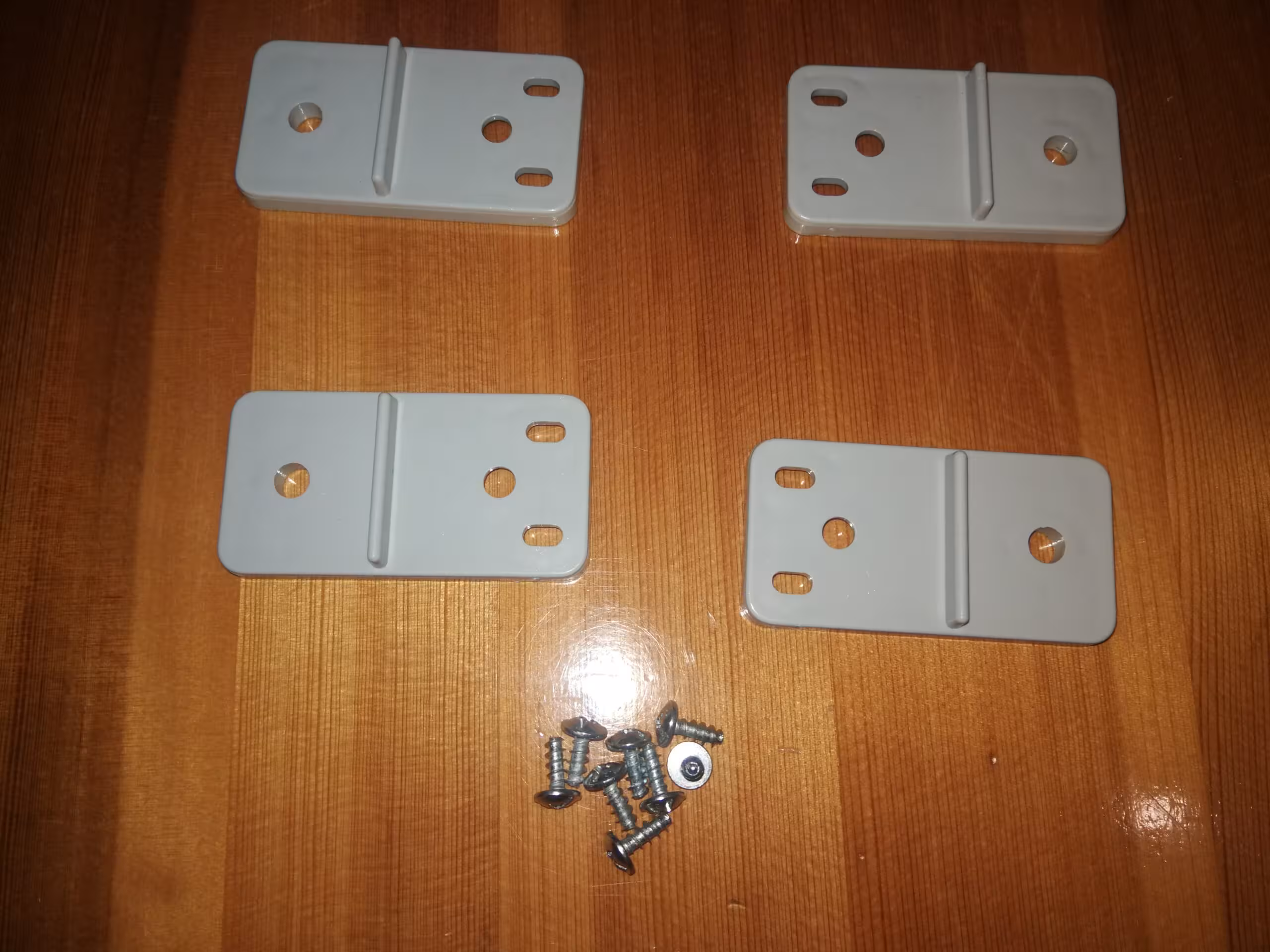

- 4x nástěnné držáky včetně šroubů
- 2x cylindr s upevňovacím materiálem
– 2x držák na DIN lištu se šrouby pro OpenSprinkler 3.0/3.2 popř OSPI

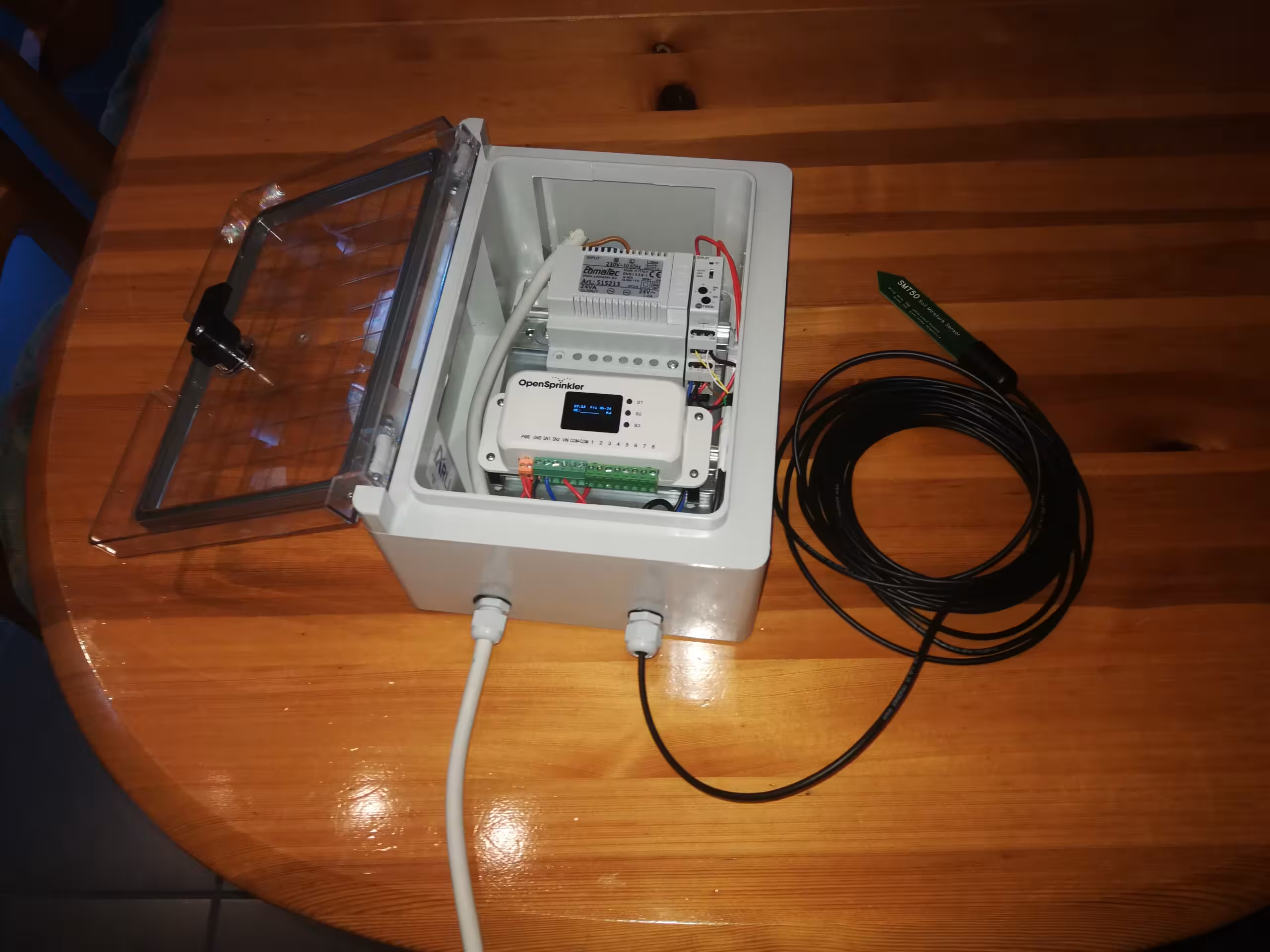

- 4x průchod pouzdra pro kabely
– Připojovací kabel pro OpenSprinkler k napájecímu zdroji AC nebo DC
Není v ceně:
- Napájecí adaptér
- Napájecí kabel
- OpenSprinkler
- Kabel pro elektromagnetické ventily
Potřebné nástroje:
- Vrták + kovový vrták, pro kabelové otvory velkých vrtáků nebo stupňovitých vrtáků
- Šroubováky různých velikostí
Co pak musíte udělat, aby vše fungovalo:
- Montáž kolejnic: Vyvrtejte 4 otvory a zašroubujte je dohromady
- Otvor (y) pro kabelový vstup (y)
- Instalace na vhodném místě: stinná oblast pod baldachýnem (konzoly pro montáž na zeď jsou zahrnuty nebo přímo vyvrtány)
- Elektrické vedení a připojení zavlažovacích ventilů
- V OpenSprinkler s Ethernetem: připojení k síti, jinak přes W-Lan
Pokyny ke stažení:
Další informace (manuál, schéma zapojení) zde: manuál a soubory ke stažení
Poznámka: od 02-2021 již nebude pouzdro 200x300x130, ale pouze pouzdro 210x280x130.
Poznámka: od 04-2022 je sada vždy součástí dodávky.
Vhodné zdroje napájení najdete zde: DIN lištu
| Hmotnost | nv |
|---|---|
| velikost | nv |
| Velikost skříně | Typ 1: 210 x 280 x 130, Typ 2: 250 x 350 x 150, Typ 3: 300 x 400 x 170, Typ 4: 400 x 600 x 200 |
