OpenSprinkler pí (OSPi)

Sada:

OpenSprinkler pí (OSPi) je rozšiřující deska pro Raspberry Pi (Zero W/WH; RPi 1 Model A+/B+; RPi 2; RPi 3; RPi 4). To umožňuje RPi přímý přístup a ovládání sprinklerových ventilů.

Tento produkt vyžaduje předchozí zkušenosti s RPi, protože můžete používat OSPi-Musíte nainstalovat software sami. Pokud hledáte ovladač zadešťovače, který je připraven k použití, podívejte se na kompletně sestavený OpenSprinkler 3.2 na.

Přehled:

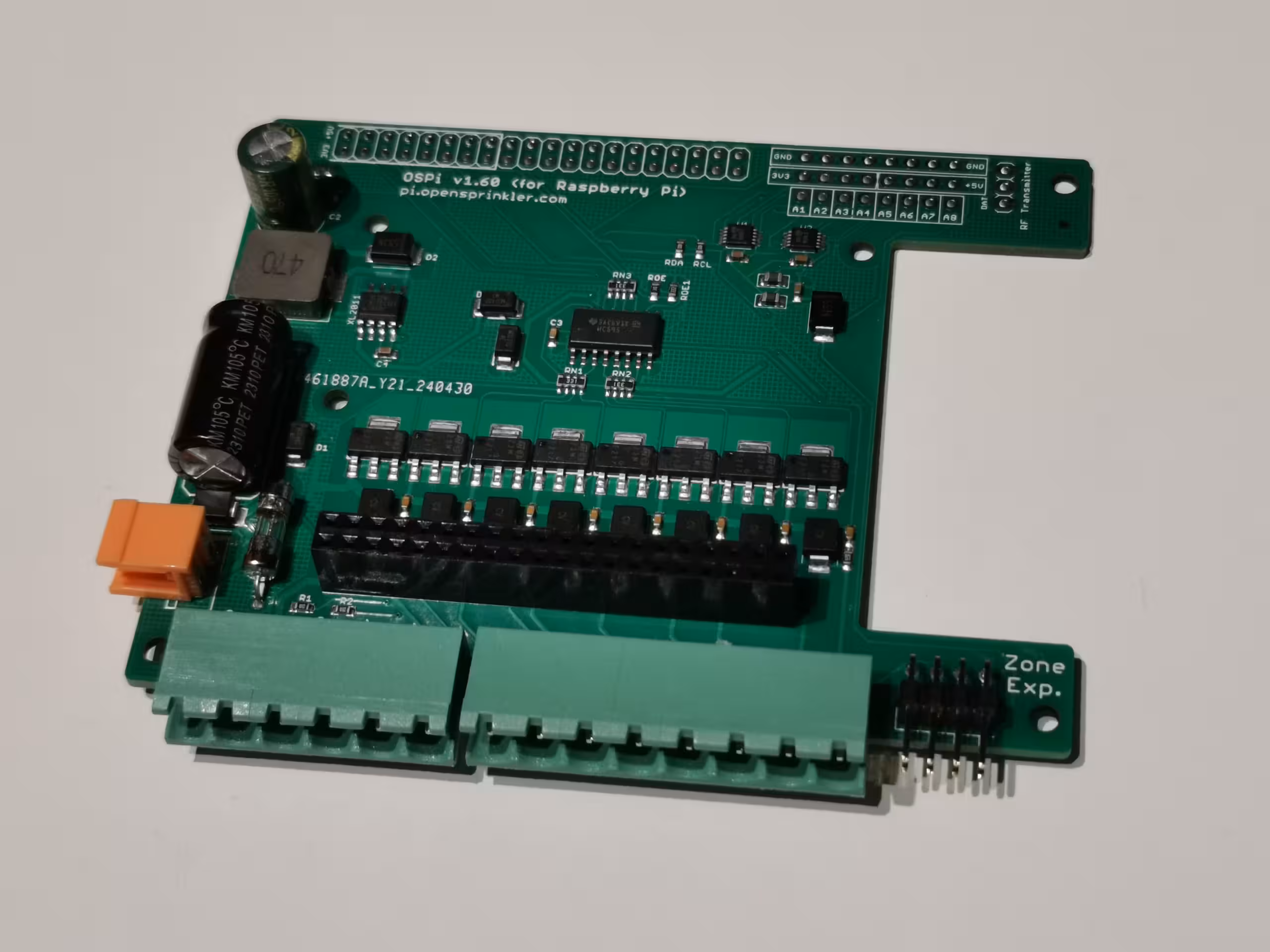

OSPi je navržena jako rozšiřující deska, která využívá GPIO piny RPi k přímému ovládání sprinklerových ventilů, bez další vrstvy mikrokontroléru a ethernetového řadiče. Jinými slovy, je to obvodová deska, která umožňuje RPi přímo komunikovat s rozstřikovacími ventily.

Eigenschaften:

Konstrukce s jedním napájecím zdrojem - stejný 24VAC sprinklerový transformátor napájí oba sprinklerové ventily A RPi.
Konektor dešťového/průtokového senzoru, konektor zónové rozšiřující karty a přepěťová ochrana.
Rozšiřitelné – a OSPi podporuje 8 zón; rozšiřitelný na 72 s OpenSprinkler Rozšiřující desky zón.
Ovládejte odkudkoli - použijte moderní prohlížeč nebo použijte naše bezplatné aplikace pro iOS, OSX, Android, Kindle Fire, Windows 8, Chrome a Firefox.
Automaticky upravit dobu zavlažování podle počasí – Pomocí online údajů o počasí můžete automaticky upravit dobu zavlažování na základě teploty, vlhkosti a srážek.
Otevřený zdroj a přizpůsobitelný.

Balíček zahrnuje:

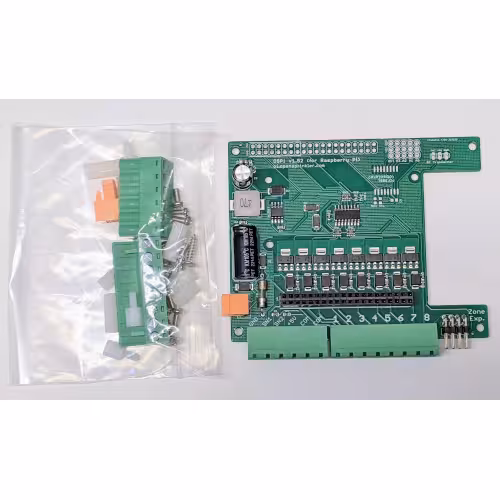

• Plně sestavený a otestovaný OpenSprinkler Pí deska.
• Připojovací zástrčka (1x zelená8, 1x zelená6, 1x oranžová)

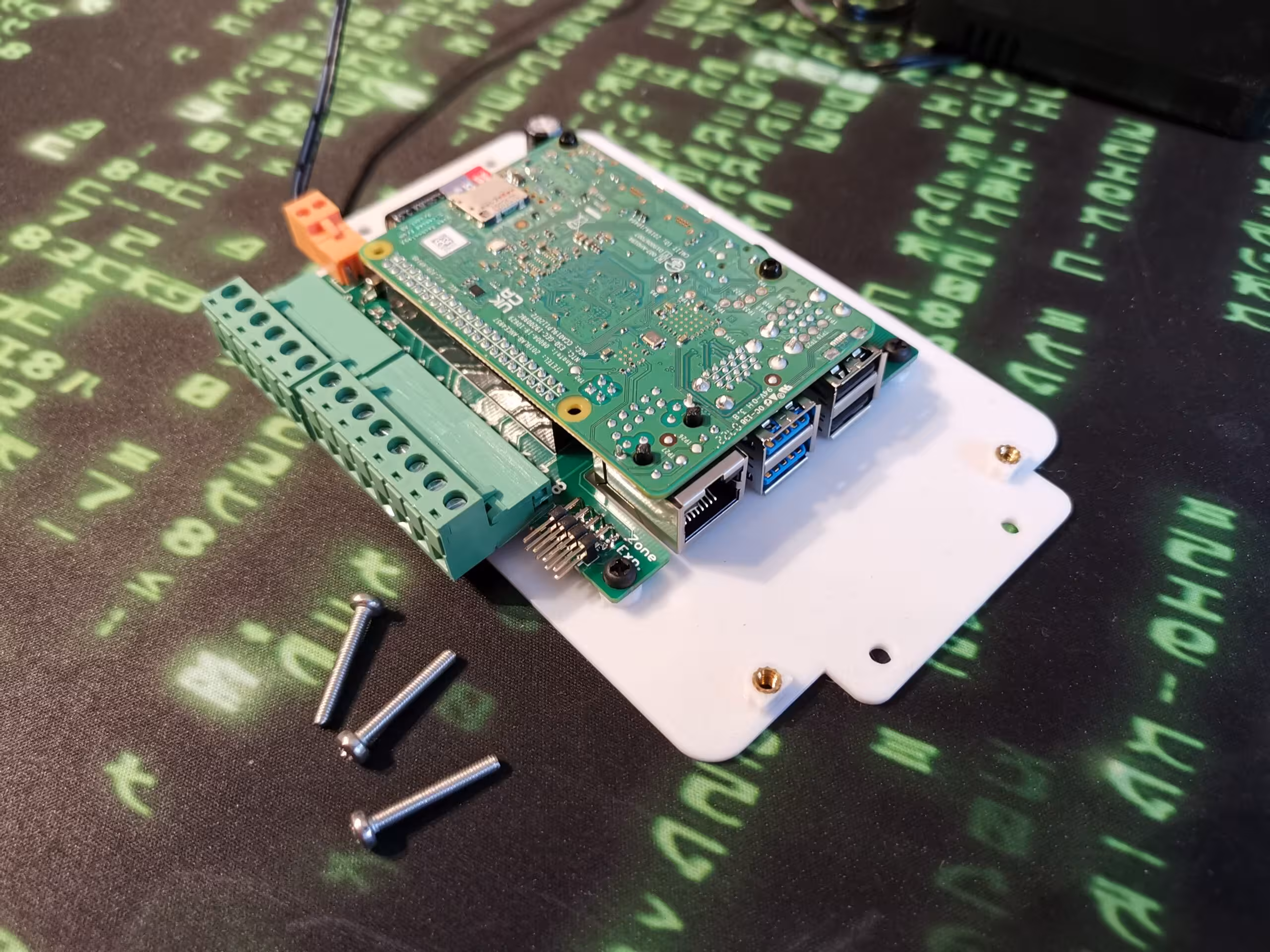

• Rozpěrky a šroubové spojky včetně šroubů

Balení NEOBSAHUJE – dále budete potřebovat:

• A Raspberry PI (nulová W/WH; RPi 1 Model A+/B+; RPi 2; RPi 3; RPi 4)
• Kryt (pokud máte 3D tiskárnu, viz GitHub) – nebo si vyberte některý z našich krytů!
• Napájení 24VAC. Pokud máte stávající zdroj napájení ze svého (starého) vodního počítače, můžete jej znovu použít. Nebo vyberte „Standardní napájecí adaptér“ pro vhodný zdroj napájení.
• Pokud chcete Raspberry používat pro další funkce, například jako multimediální centrum nebo pro sběr dat, pak potřebujete také obrazovku s HDMI připojením, USB klávesnici a USB (bezdrátovou) myš. Podívejte se také na mou soukromou stránku pro další nápady Raspi: https://www.schlocke.de/privates/

Volitelně k dispozici:

• Pouzdro pro montáž na stěnu nebo na DIN lištu (Nutná montáž na DIN lištu)
• Napájecí zdroj 24V AC pro napájení solenoidových ventilů A Raspberry Pi

Poznámka: Vhodné pouze pro osoby se znalostí Raspberry PI! Například pro integraci do sítě jsou vyžadovány podrobné znalosti.

Na druhou stranu s naším produktem OpenSprinkler 3.0 AC nebo DC integrace WiFi nebo Ethernetu je velmi snadno vyřešena.

Pamatujte, že Raspberry PI má operační systém Linux a potřebuje základní znalosti k instalaci a údržbě.

Různé komponenty Raspberry PI také nejsou určeny pro zimní teploty, proto byste je měli v zimě demontovat.

Napájení: Standardní zdroj je 24VAC 1,5A zdroj 36VA

Max=3A (palubní pojistka)

Více vhodných napájecích zdrojů najdete zde: Plug Power Supplies a DIN lištu

NIKDY nepřipojujte VÍCE NEŽ JEDEN elektromagnetický ventil k JEDNOM OpenSprinkler vystupte! OpenSprinkler může spínat několik výstupů současně, takže není nutné kombinovat několik ventilů. Výjimka: Ke spínání používáte relé.

Požadavky na systém

Další informace (manuál, schéma zapojení) zde: manuál a soubory ke stažení

Poznámka: Tato verze již neobsahuje akrylové pouzdro, protože nebylo možné získat tyto díly za přijatelnou cenu a nechat je nařezat na míru.
Od listopadu 2022 budeme moci nabízet vlastní bydlení

Poznámka 2: Bez pouzdra OSPi nemontujte do našeho krytu IP65 na lištu DIN!

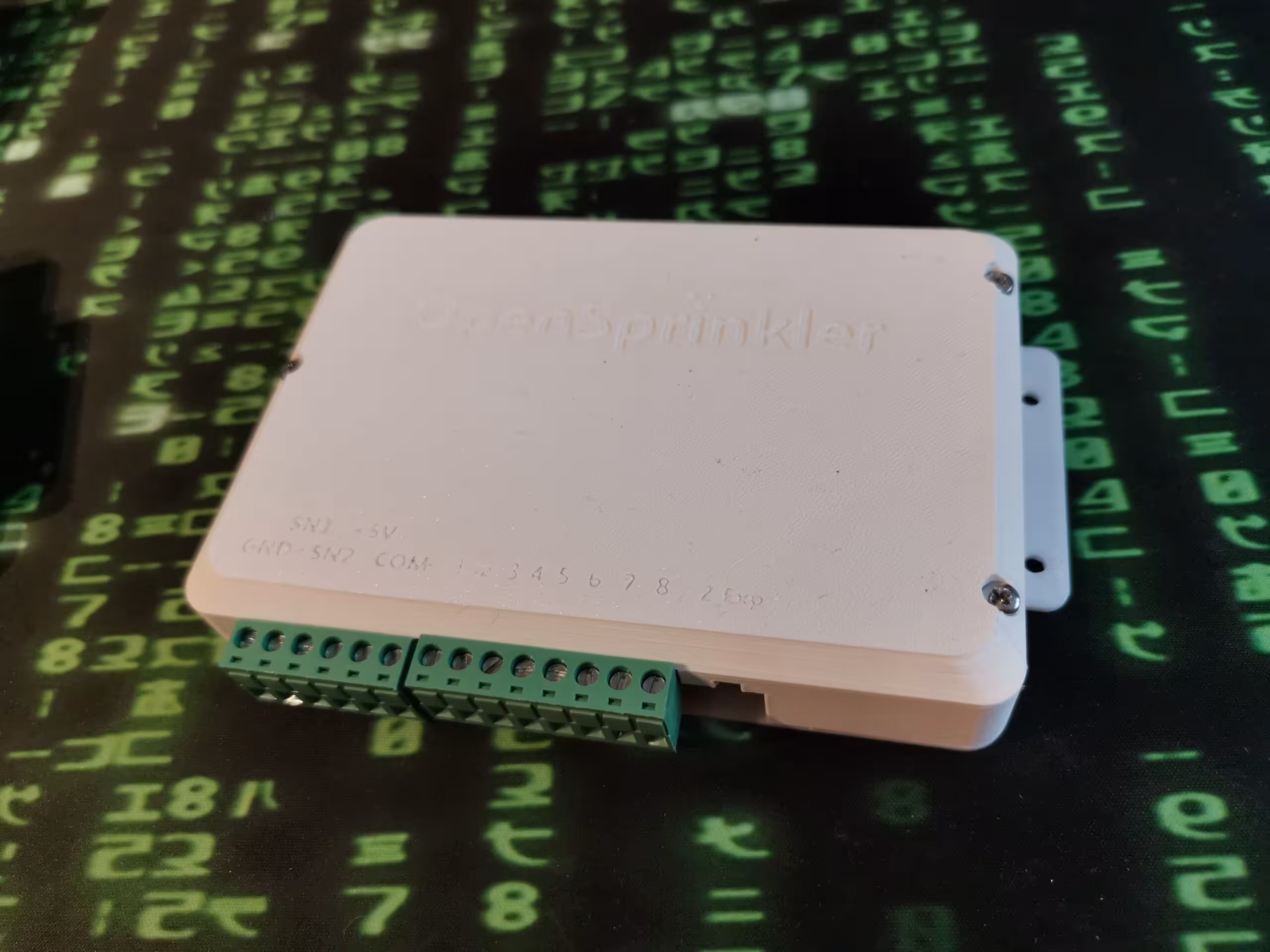

Naše 3D tištěná pouzdra se dodávají v mnoha studených barvách. trvat ne weiß, trvat dobře Barva!

Pouze pro barvu pouzdra B-stock: Poškozené nebo použité pouzdro, např. se škrábanci nebo mírným poškozením, barva náhodná
