RFToy

Popis

RFToy je gadget kompatibilní s Arduino pro připojení k vysokofrekvenčním (RF) modulům. Může být použit jako samostatný gadget nebo ve spojení s OpenSprinkler (včetně DC/AC/Pi) k dekódování a simulaci signálů na zásuvkách RF dálkového ovládání. To umožňuje OpenSprinkler ovládat nejen sprinklerové ventily, ale také obecná zařízení, jako jsou světla, topení, ventilátory atd.

Verze 3.1 má vestavěnou WiFi (založeno na ESP8266). Dodává se s plně sestaveným RFToy, OLED displejem, tlačítky, 3D tištěným pouzdrem, dvojicí 433Mhz transceiverů a dvojicí 315Mhz transceiverů.

Vlastnosti verze 3.1:

• ESP8266 s webovým ovládáním a aktualizací firmwaru OTA.

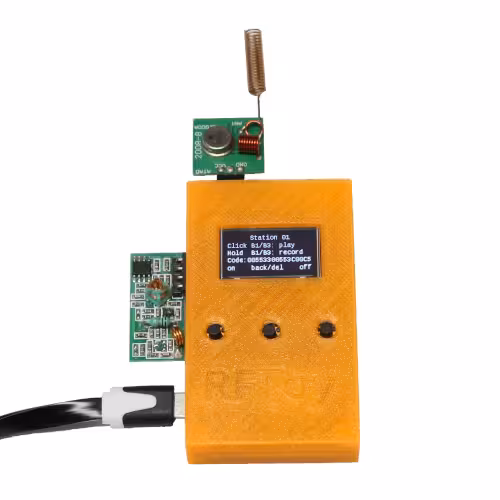

• Kolíkové konektory pro připojení 433MHz/315MHz RF vysílačů a přijímačů.

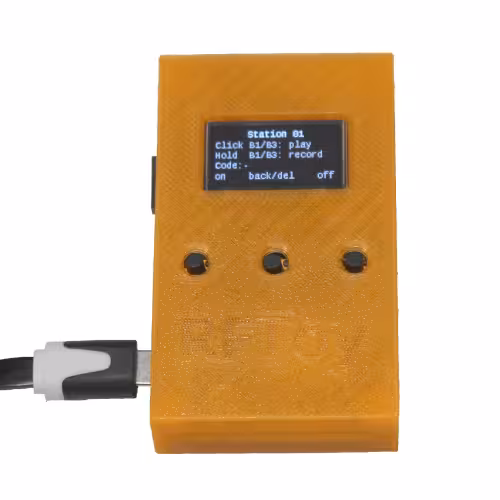

• 128×64 OLED displej, tři dotyková tlačítka.
• Podporuje režim WiFi i režim ručního provozu bez WiFi.
• Podporuje režim vzorkování surového signálu, který umožňuje zachytit a zobrazit surové signály ve webovém prohlížeči.
• Port IR vysílače a přijímače (pro budoucí použití s ​​IR dálkovými ovladači)

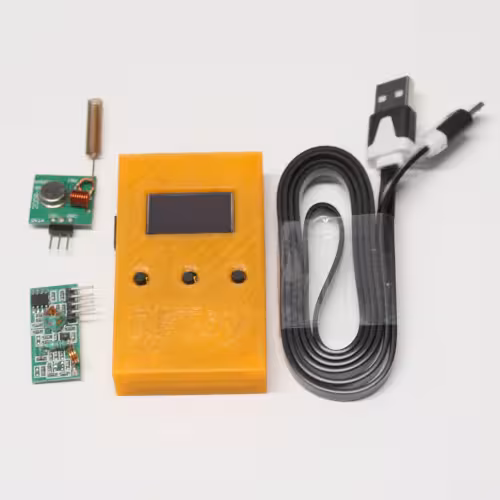

Balíček verze 3.1 obsahuje:

• Sestavená a otestovaná deska RFToy 3.1 ve 3D tištěném pouzdře
• Pár 433Mhz transceiverů a pár 315Mhz transceiverů
• microUSB kabel

Poznámky:

• Toto zařízení používejte pouze v případě, že byl příslušný frekvenční rozsah schválen pro všeobecné použití.
• Například v Německu lze 433MHz používat bez licence, zatímco 315MHz je vojenské rádio a proto je jeho použití trestné!
• Například vypněte venkovní zásuvky Deleycon.
• Dodávka bez napájení (vyžaduje připojení USB)

Úvodní video ukázka (POZNÁMKA: video je založeno na klasické verzi)

Technické dokumenty

• Uživatelská příručka
• RFToy Github Repository (verze 3.x hardware a firmware)
• Úvodní příspěvek RFToy
• RFToy Classic Version (1.x) Knihovna Arduino
• Soubory návrhu hardwaru RFToy Classic Version (1.x).
